鋼結構節點分析與設計軟件Connection

錨固方式

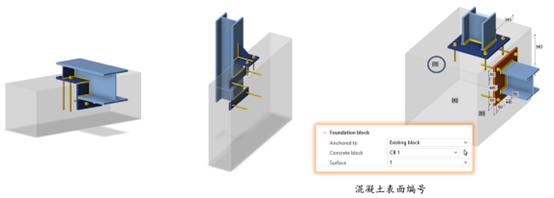

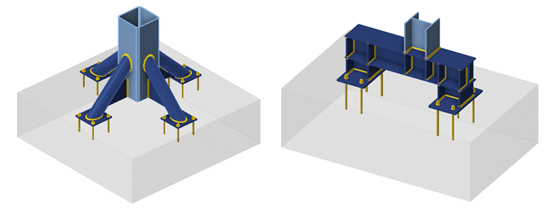

支持在同一個混凝土構件的同一個表面上添加多個底板。

支持在同一個混凝土構件的不同表面上分別添加一個或多個底板。

錨栓類型

為了匹配Detail v25.1新增的錨栓類型，Connection v25.1同步新增預埋栓釘和預埋鋼筋，但目前僅支持基于歐標的承載力校核。

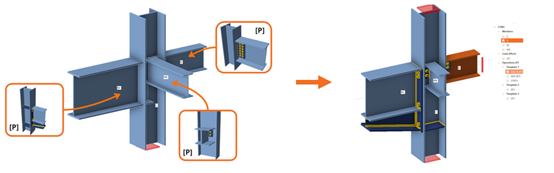

參數化模板

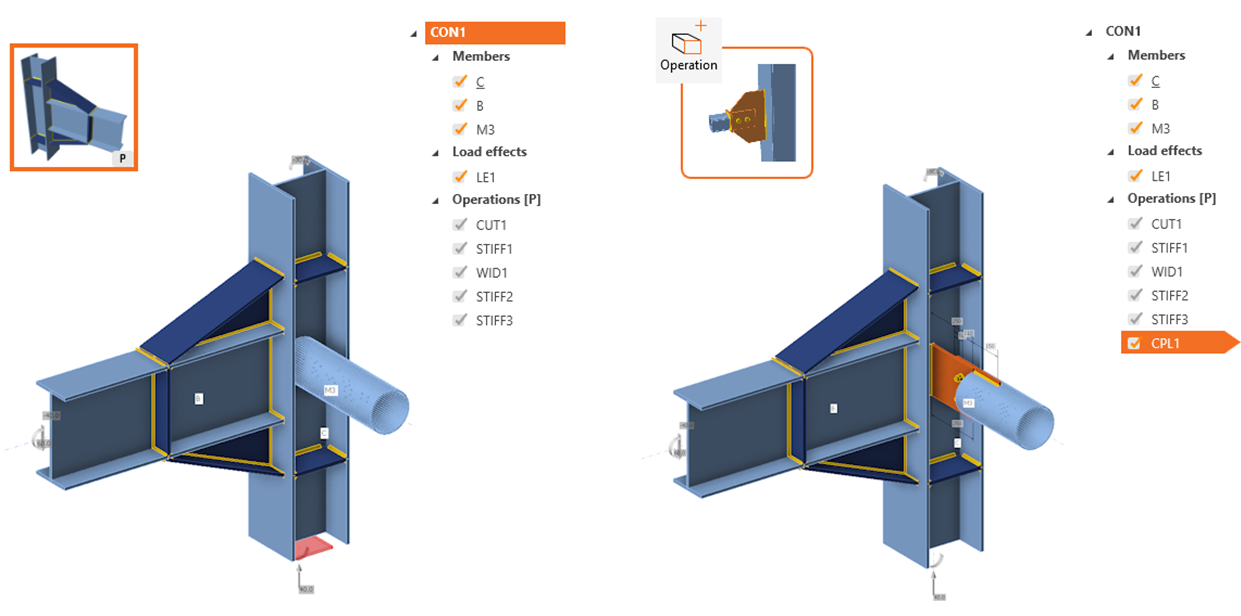

參數化模板、非參數化的標準模板和常規加工操作的聯合應用進一步提高建模效率。

有限元求解器

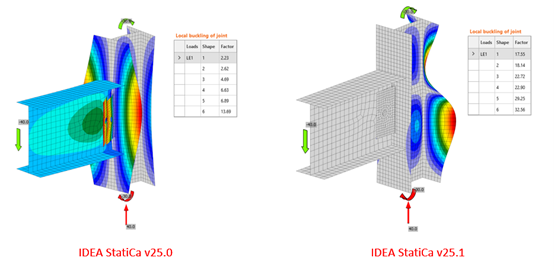

進一步提高銷軸連接屈曲分析的計算精度。

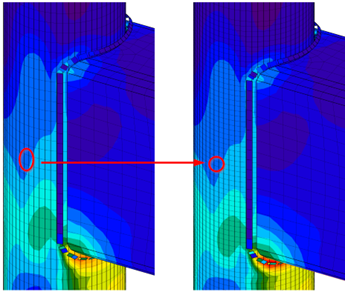

優化圓鋼管的網格剖分，提高非線性分析的收斂性。

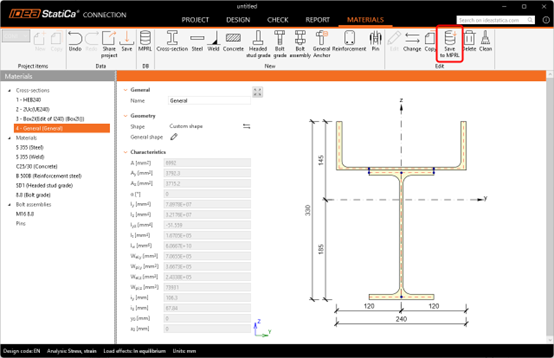

自定義截面

支持通用截面保存至MPRL庫，以便在后續項目中重復使用。

基于國家或地區的新功能

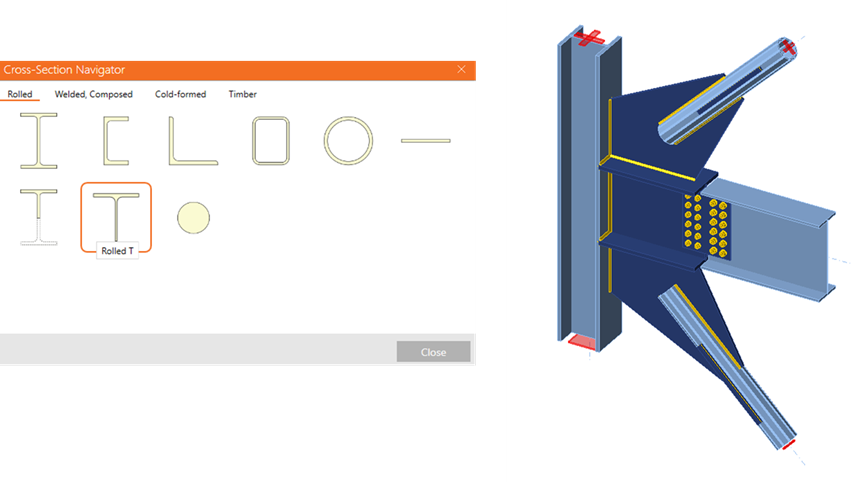

新增基于美標的軋制T形截面和新的抗震模板，同時美標混凝土規范更新至ACI 318-25。

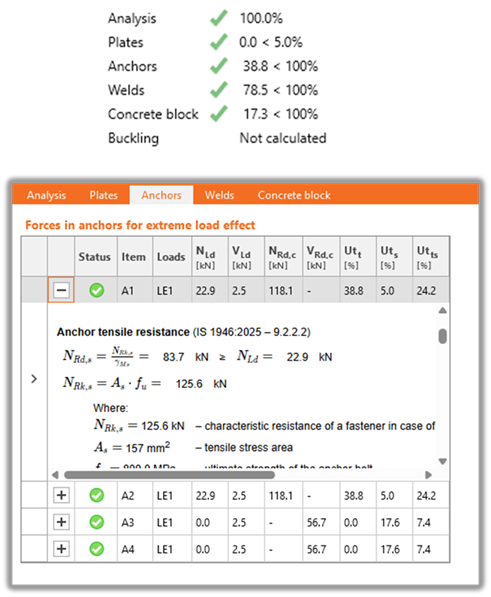

印度規范支持柱腳錨栓的承載力校核。

新增基于英標的混凝土等級C28/35和C32/40。

混凝土結構細部分析與設計軟件Detail

錨栓類型

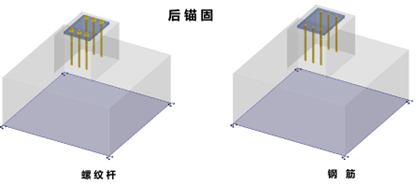

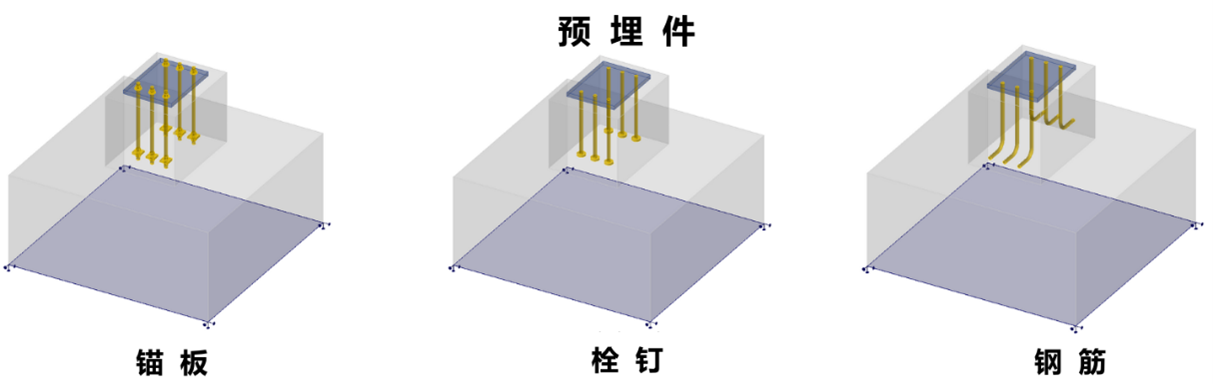

根據錨栓的安裝過程（預埋件和后錨固），三維鋼筋混凝土構件的錨栓類型細分為五種。預埋件錨栓可選用錨板、栓釘或鋼筋；后錨固錨栓可用于化學錨栓或植筋的承載力校核，用戶需要手動輸入錨固膠的粘結強度。

預埋板

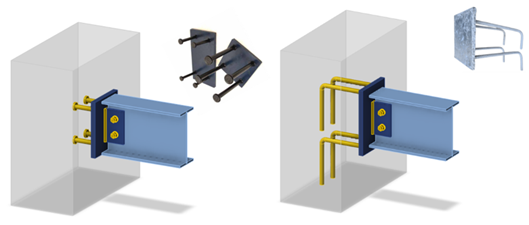

三維鋼筋混凝土的【預埋板】加載裝置可采用焊接于預埋板的栓釘或鋼筋，也可同時采用栓釘和鋼筋。

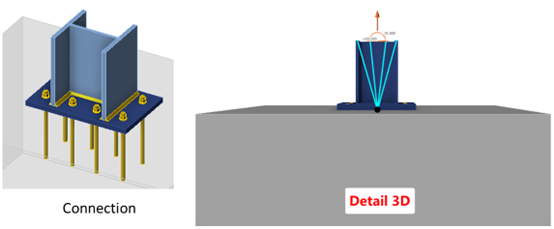

短柱導荷

采用類似Connection的柱底短柱傳遞荷載至底板和混凝土構件，同時考慮短柱和底板的殼單元?jiǎng)偠龋梢宰尯奢d的分布更加合理，計算結果更加準確。

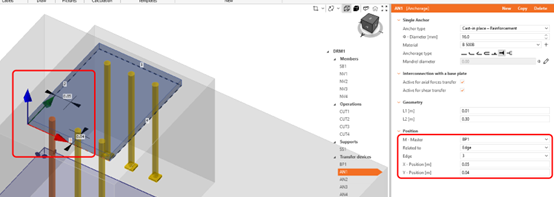

幾何定位

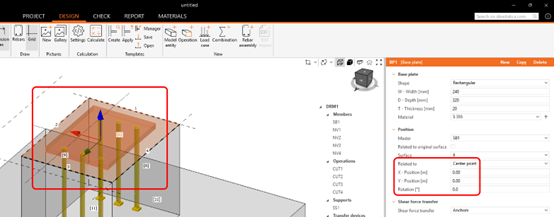

關于底板、錨栓、支座以及點荷載的定位，新增基于局部坐標系和主控對象中心點的選項。利用該選項，不僅可以采用更加直觀簡捷的建模方式，也便于后續調整幾何模型或幾何模型的自動更新。

底板與混凝土的接觸

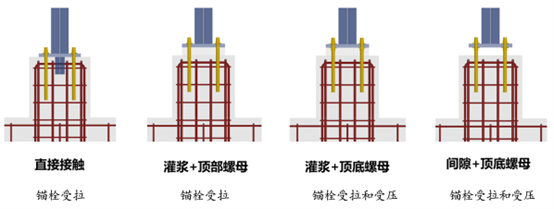

采用柱底灌漿時可選擇只在底板的頂部安裝螺栓，或頂部和底部同時安裝。對于前者，錨栓只能受拉；對于后者，錨栓可以受拉或受壓。

結果查看

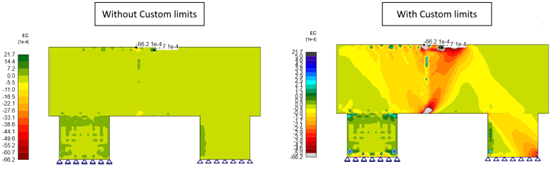

為了進一步提升后處理的用戶體驗和可控性，Detail v25.1支持用戶自定義字號和云圖顯示范圍。前者可改善數據的可讀性，后者可用于應力或應變削峰。

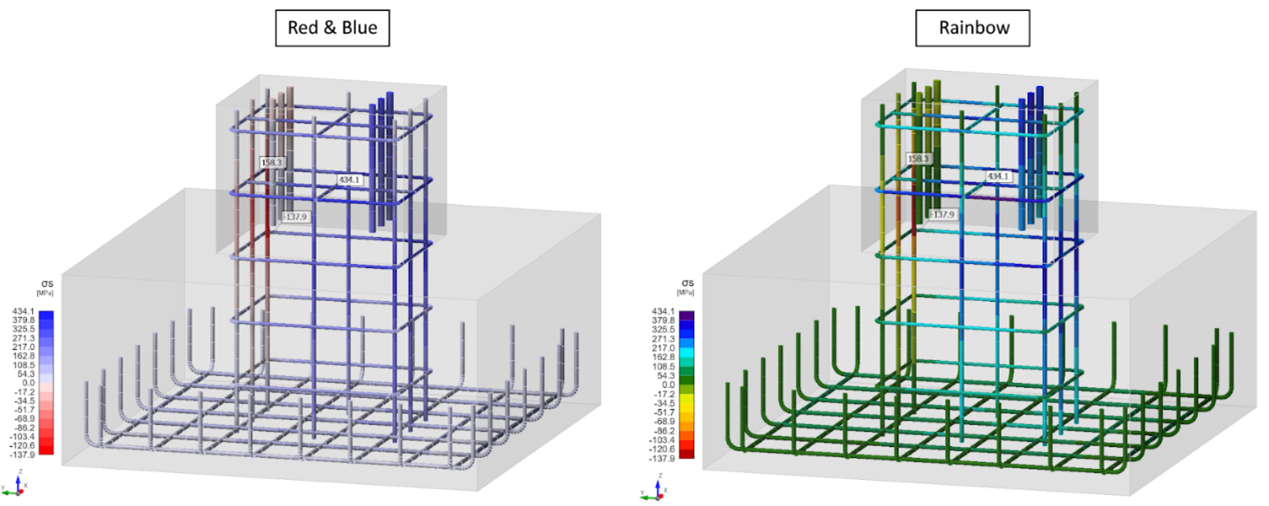

鋼筋校核結果的云圖顯示可選用彩色或紅藍色，紅藍色適用于區分鋼筋的受拉和受壓狀態。

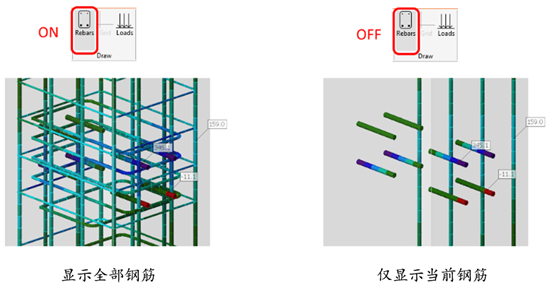

新增的鋼筋顯示開關可用于控制全部鋼筋和當前鋼筋的快速切換。

數據轉換中心Checkbot

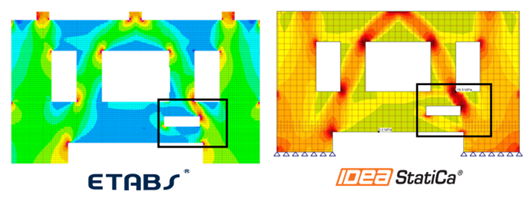

剪力墻導入接口

新增ETABS/SAP2000和Detail的數據轉換接口，可用于鋼筋混凝土剪力墻的設計與校核。

新的操作方式

新增的構件框選可以快速準確地選中多個構件；支持基于構件截面不同插入點的對齊方式；構件兩端可基于整體坐標系或局部坐標系調整偏心距。

批量化計算報告

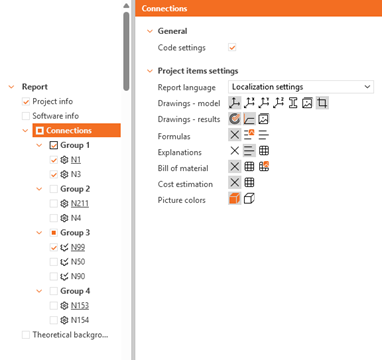

利用新的樹狀菜單和統一的報告設置，可以批量化地快速輸出全部節點的計算報告。

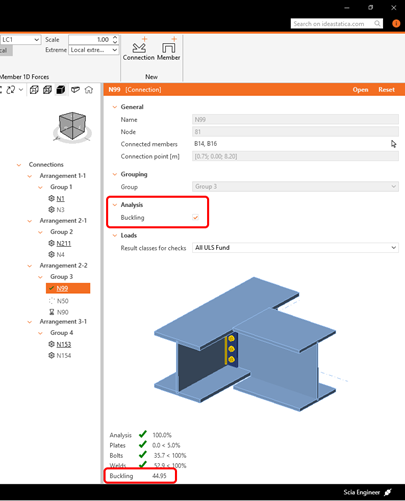

批量化屈曲分析

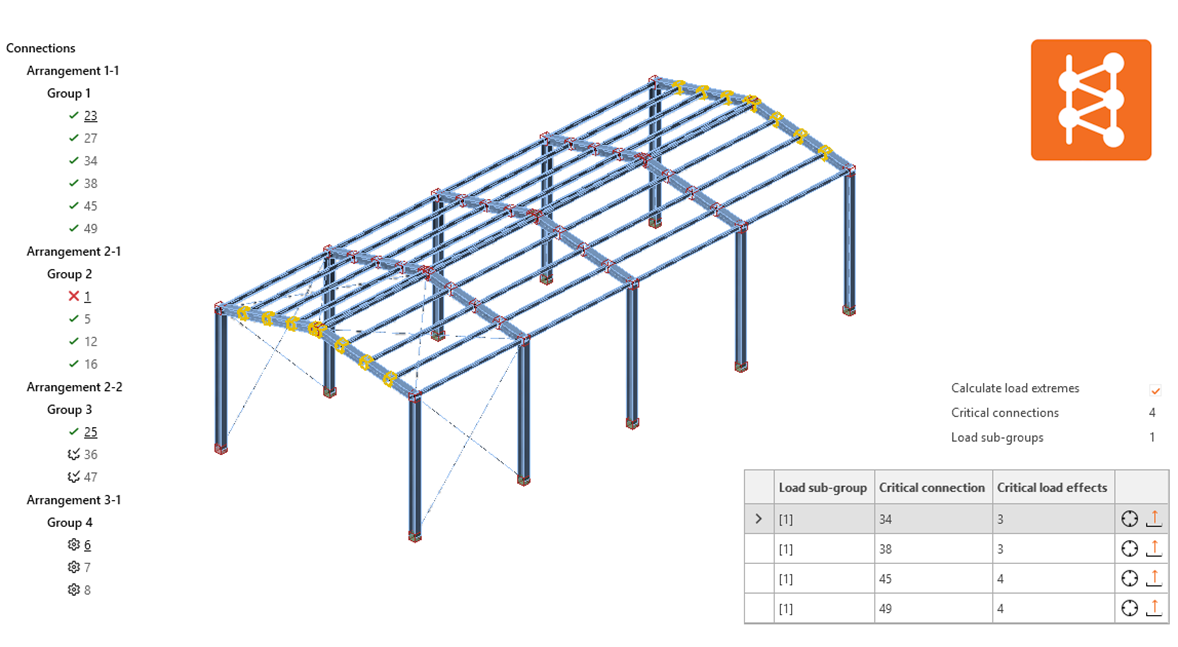

節點組中參考節點的屈曲分析可傳遞至全部節點，分析完成后顯示節點組中最小的屈曲因子。

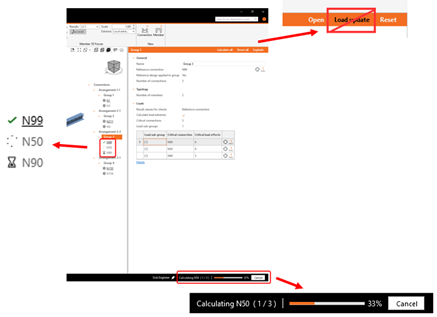

批量化計算進度條

新增的批量化計算進度條可以實時顯示計算進度，用戶可根據需要臨時【取消】計算。Checkbot在同步上下游軟件的同時，可以自動更新荷載數據，無需用戶手動更新。

IDEA StatiCa v25.0在前述版本的基礎上，進一步拓展錨固計算的應用范圍、簡化鋼結構節點的初始設計流程，同時加強Checkbot作為數據交互平臺的設計工具屬性。

混凝土模塊Detail

混凝土塊

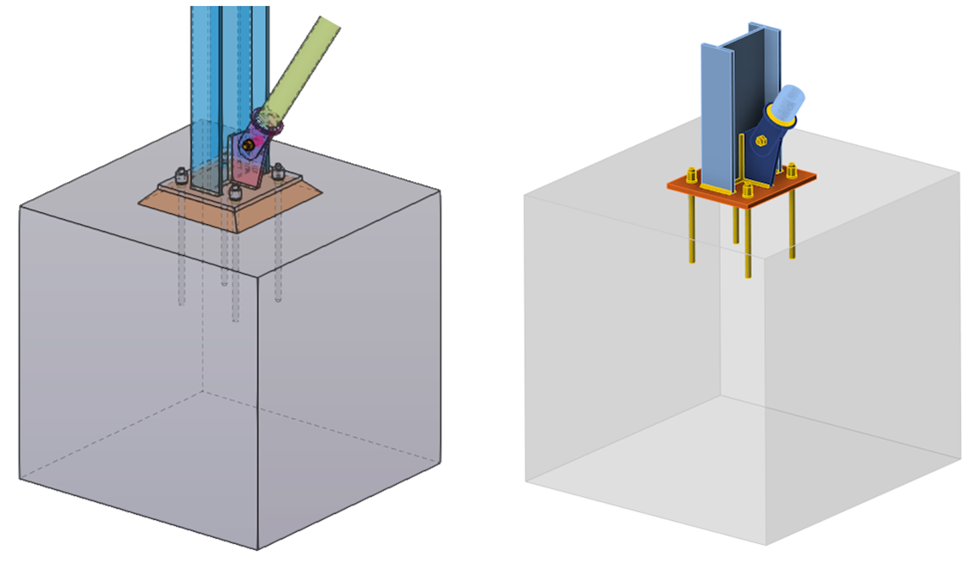

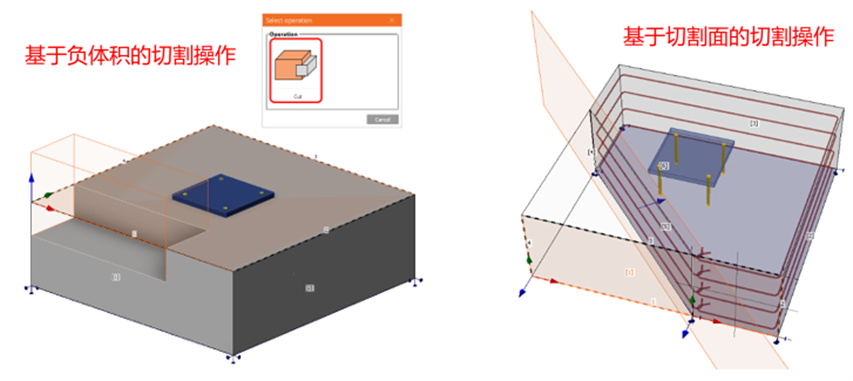

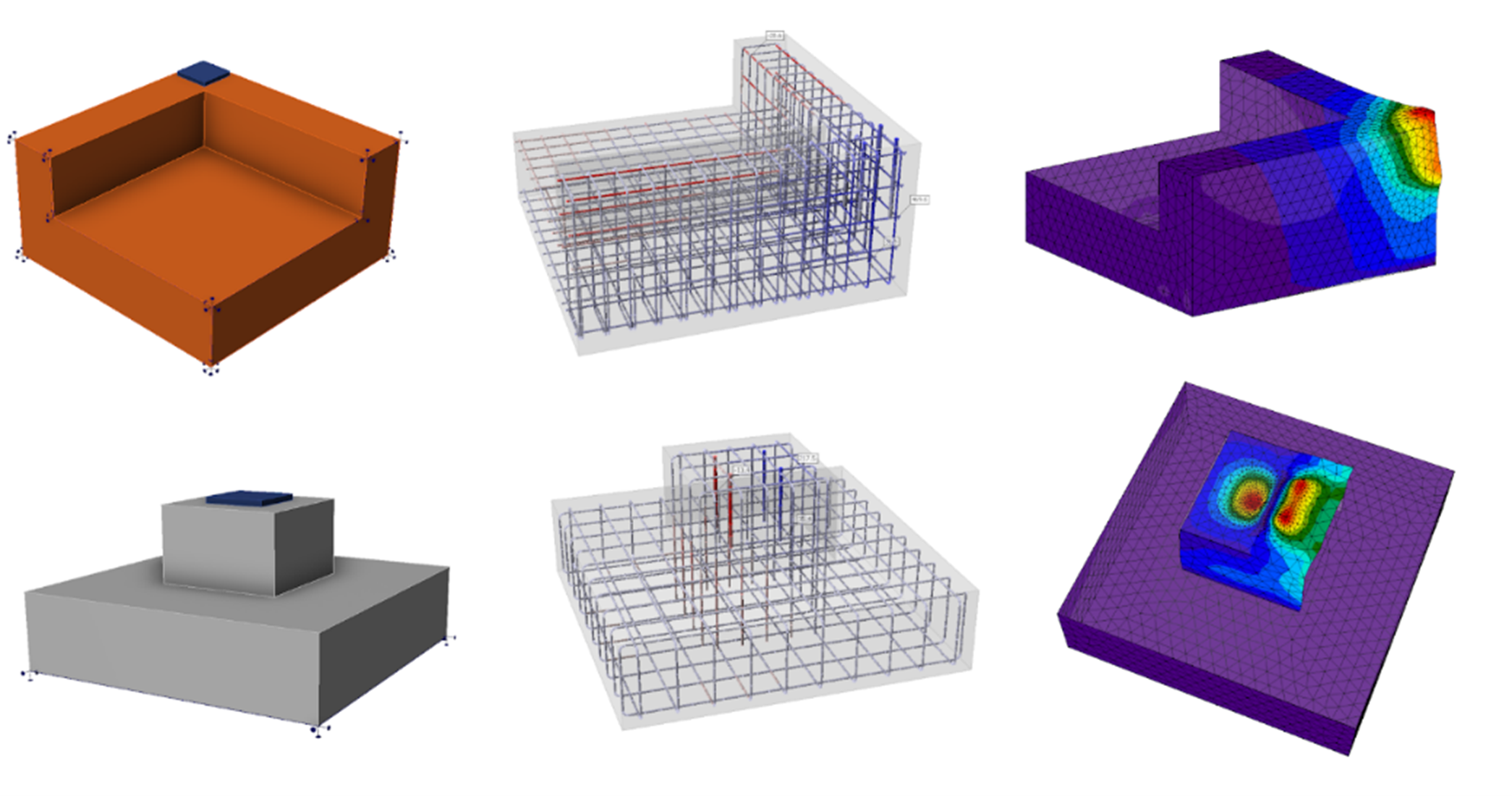

利用新增的【負體積】和【切割面】模型對象，配合新增的【切割】操作，用戶可以創建復雜幾何形狀的混凝土基座。

預埋鋼筋

利用新增的【預埋板】加載裝置，用戶可自定義預埋的直鋼筋、 L 形或U 形鋼筋布置。

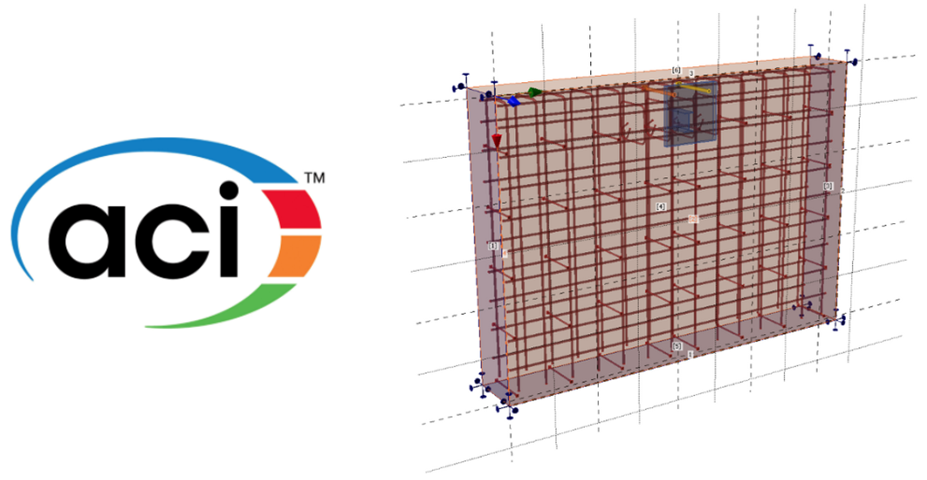

美標ACI 318-19

新增基于美標 ACI 318-19的3D鋼筋混凝土錨固設計功能；新增基于美標 ACI 318-19的2D預應力混凝土結構細部分析與設計功能；新增基于美標 ACI的2D幾何模板。

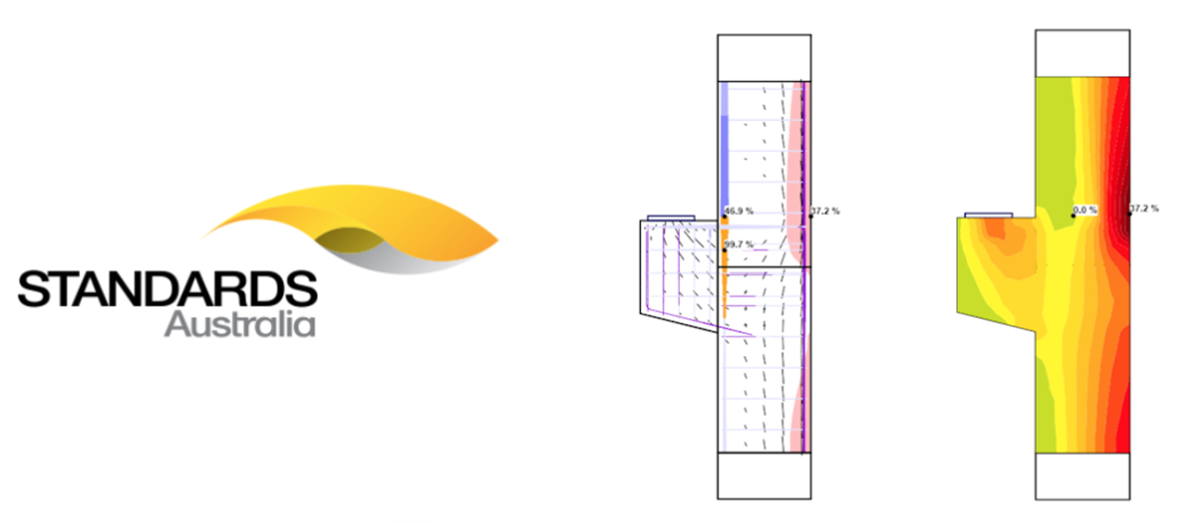

澳標AS 3600

新增基于澳大利亞規范 AS 3600的鋼筋混凝土結構細部分析與設計功能；新增基于澳大利亞規范AS 3600的2D幾何模板。

效率提升

Detail 3D計算效率提升4倍，利用新的3D視圖可以更快地啟動軟件。

BEAM和RCS接口

新增Beam和Detail之間的轉換接口，Beam側扭屈曲（LTB）結果可導入RCS。

鋼結構模塊Connection

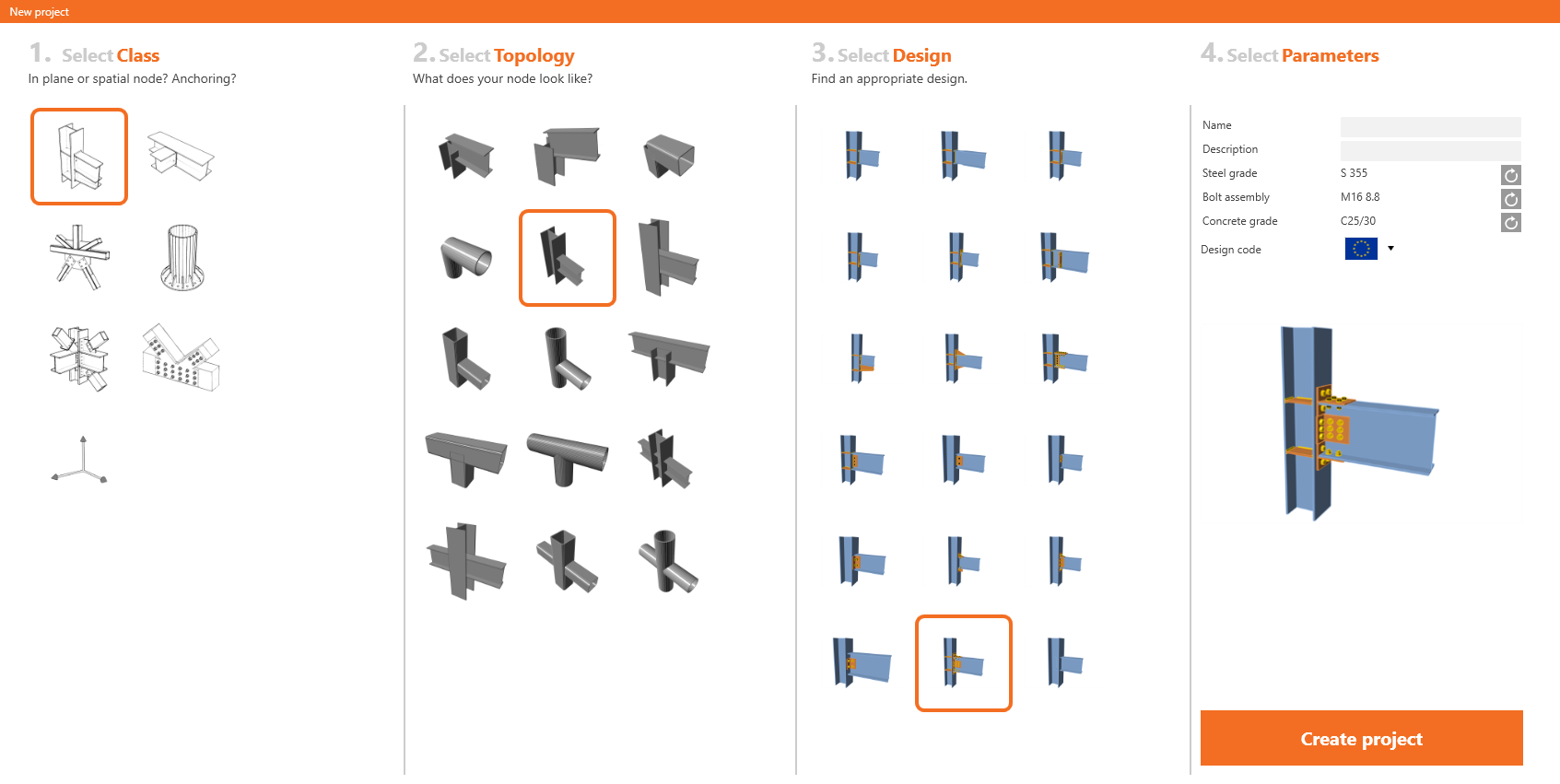

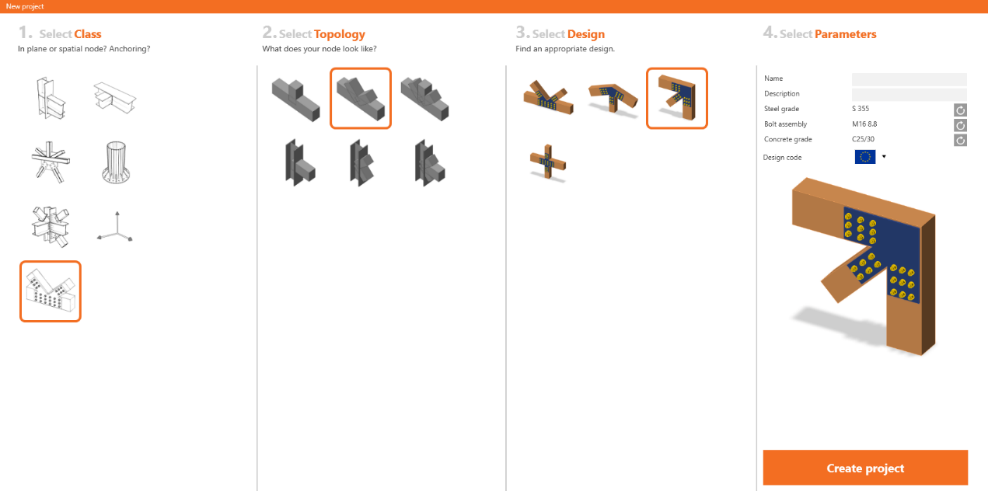

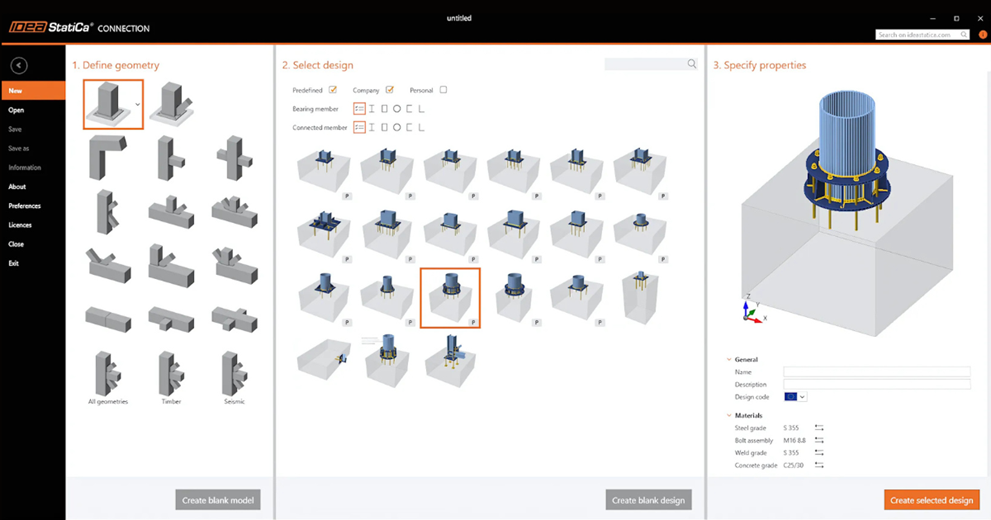

全新的幾何建模向?qū)?

借助鋼結構節點幾何建模向?qū)В脩糁恍枞剑ǘx幾何、選擇設計和指定屬性）即可利用自定義或參數化的模板快速創建節點模型。目前，幾何建模向?qū)Ч舶?00多個典型的參數化模板，用戶可以利用個人或公司模板庫進一步補充完善，也可以進行快速搜索或過濾。

參數化模板

先利用參數化模板創建標準節點，再以加工操作的方式補充建模，可以最大限度地提高建模效率。

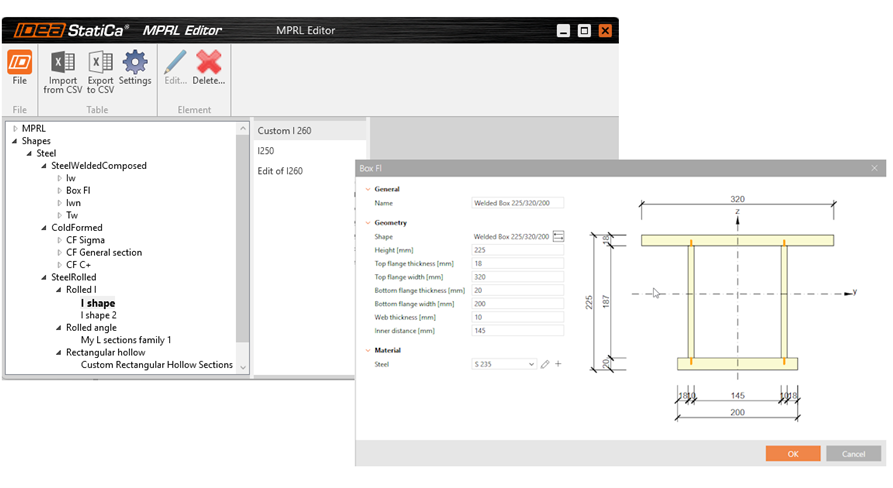

自定義截面

除材料和螺栓組外，用戶也可以將自定義截面保存至 MPRL 庫，以便在后續項目中重復使用。

槽形螺栓孔

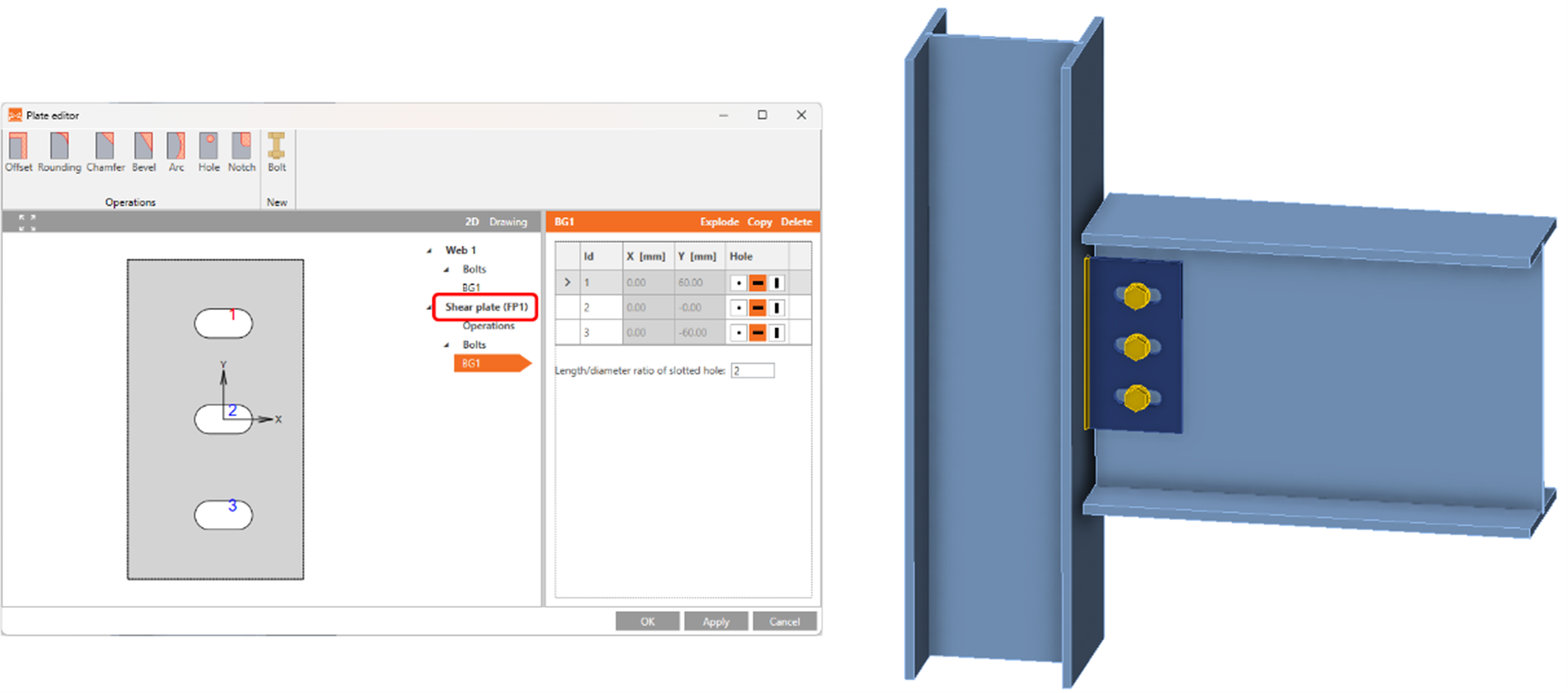

用戶可在板件編輯器中，對采用螺栓連接的一個或多個板件自由定義槽孔。例如：?jiǎn)渭舭暹B接的單剪板采用槽孔，但梁腹板采用標準孔。

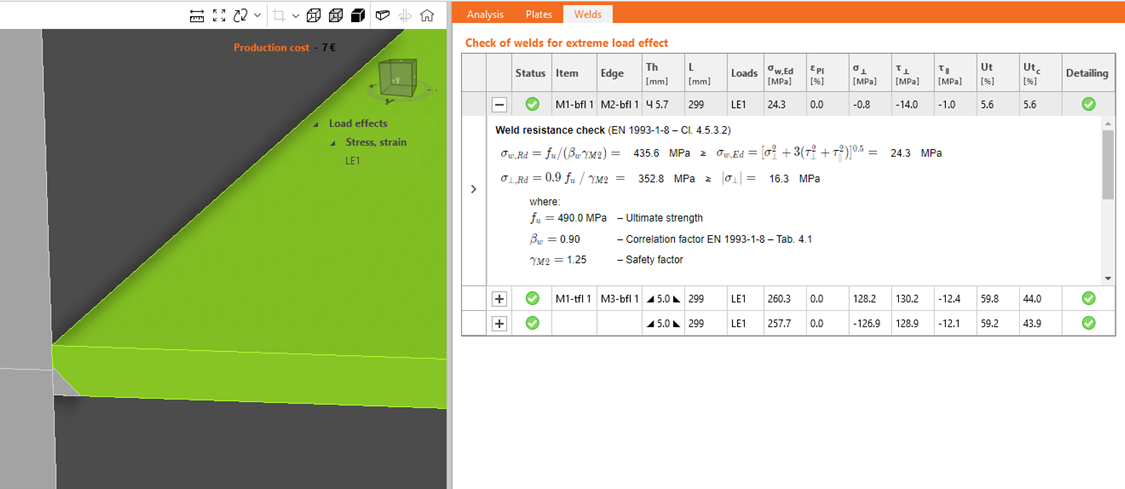

新增歐標半熔透對接焊縫

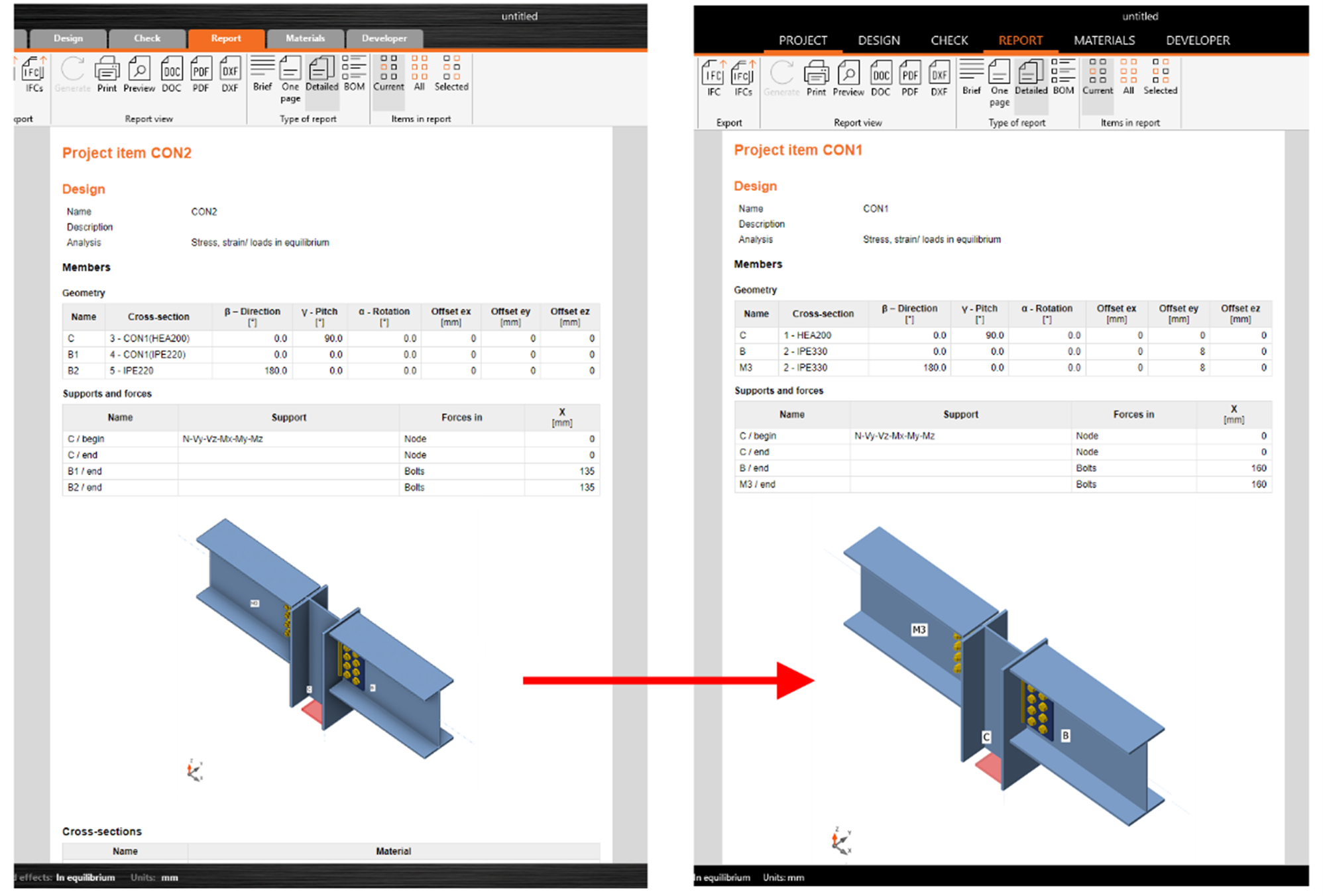

改善計算報告的可讀性

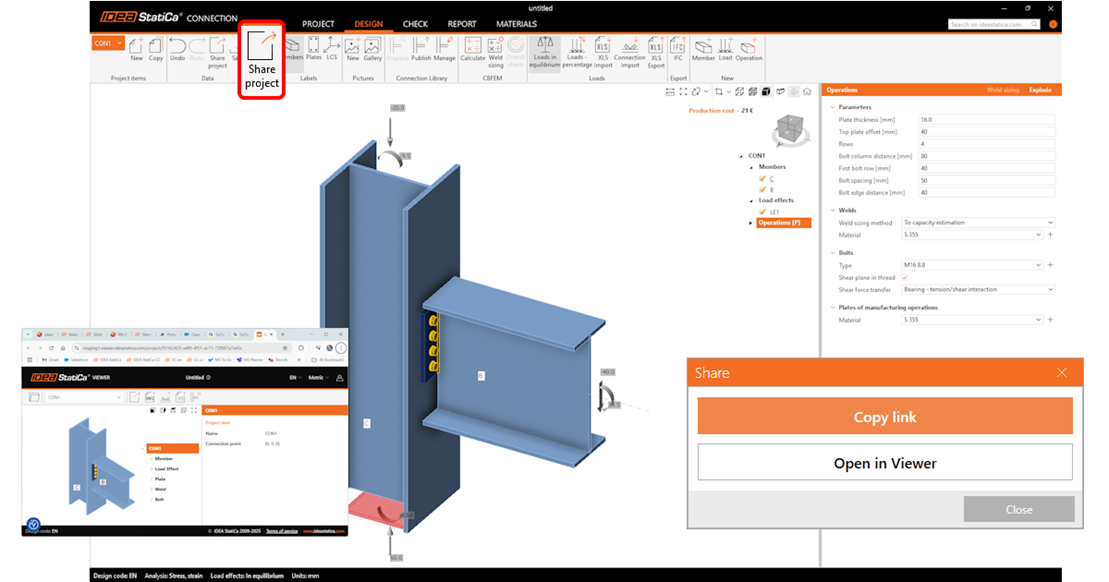

Connection和Viewer聯動

用戶在Connection中可以直接將鋼節點模型 “分享”至云服務Viewer。針對復雜的鋼結構節點，Viewer 3D顯示性能提升十倍以上，同時支持查看更多的模型信息，如：錨固混凝土塊、抗剪鍵以及錨栓屬性。

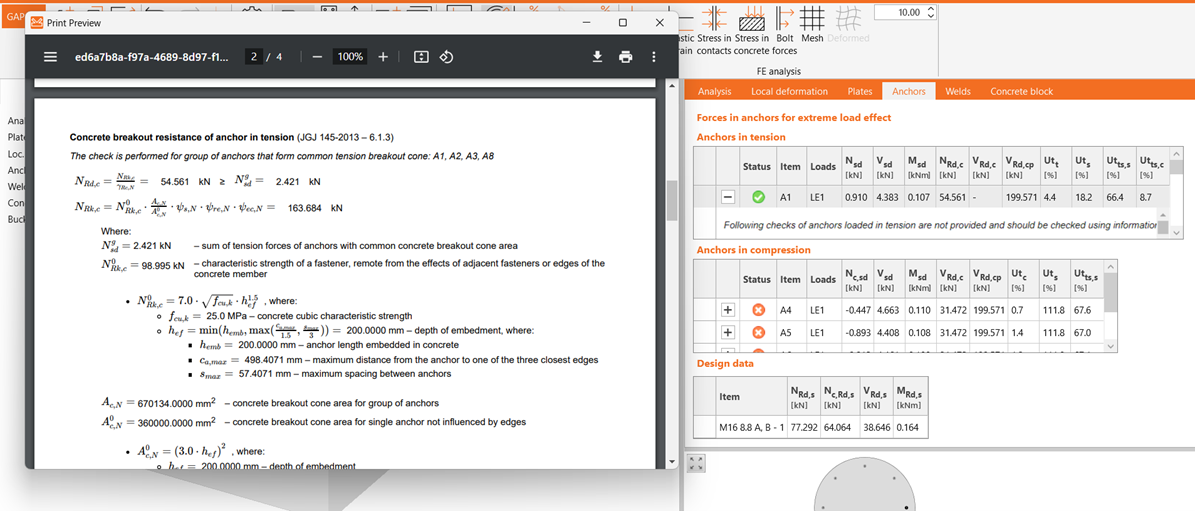

基于國標的柱腳錨栓校核

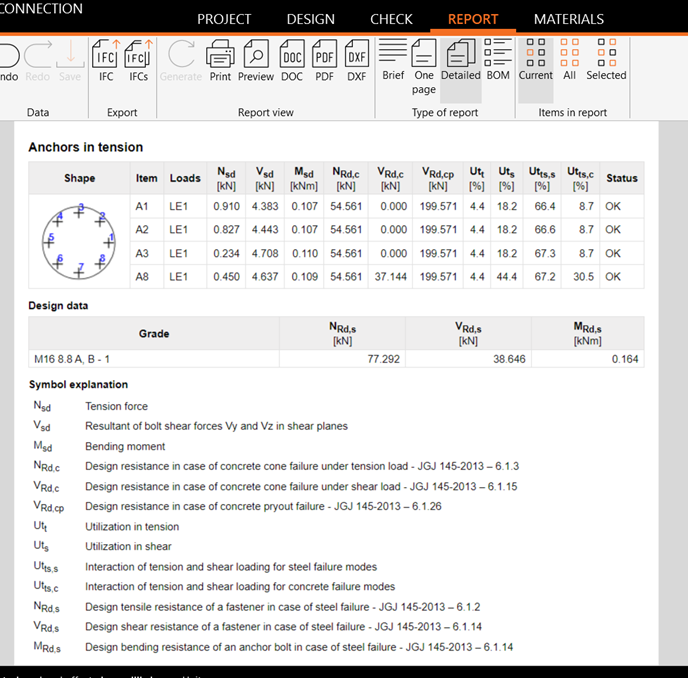

根據中國《混凝土結構后錨固技術規程 JGJ 145-2013》校核柱腳節點的多種錨固破壞類型，包括：混凝土錐體受拉破壞、混凝土邊緣受剪破壞、混凝土剪撬破壞、錨栓受拉破壞和錨栓受剪破壞。

BIM接口和Checkbot

Checkbot批量化操作

目前，Checkbot批量化操作可以一次性導入超過1000個節點的鋼結構整體模型。為了滿足全部節點的校核需求，Checkbot新增批量化創建計算報告的功能。

此外，利用“節點組+荷載過濾器”可以自動定位控制節點和控制組合，大大提高工作效率；節點組中的參考節點的項目設置也可以自動應用于子節點。

新增MIDAS CIVIL NX接口

Tekla接口支持導入錨栓

更新Grasshopper接口

近期網絡課堂預告

針對前述IDEA StatiCa v25.0新增及改進功能的詳盡介紹和操作演示，北京筑信達工程咨詢有限公司將于近期（2025-05-16）開展主題為“IDEA StatiCa v25.0新功能介紹”的網絡課堂，歡迎廣大結構和橋梁工程師積極參與和交流。

模型樹的多選和批量化編輯

模型樹中構件、荷載以及加工操作的列表支持類似 Windows 操作的多選和批量化編輯。例如：按住 Ctrl 可以多選，按住 Shift 可以連續選擇，之后可以統一修改參數或選項。

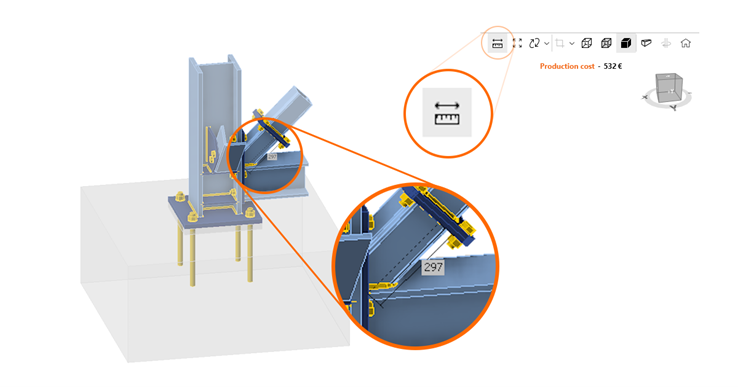

測量工具和 DXF 導入

新增的測量工具可以幫助用戶查詢點和點、點和線或點和面之間的距離及相對坐標；以 DXF 文件導入的多邊形板件支持兩種不同的插入點選項：多邊形的坐標原點或形心。利用這兩個新增功能，用戶可以更便捷準確地確定或調整板件和組件的位置。

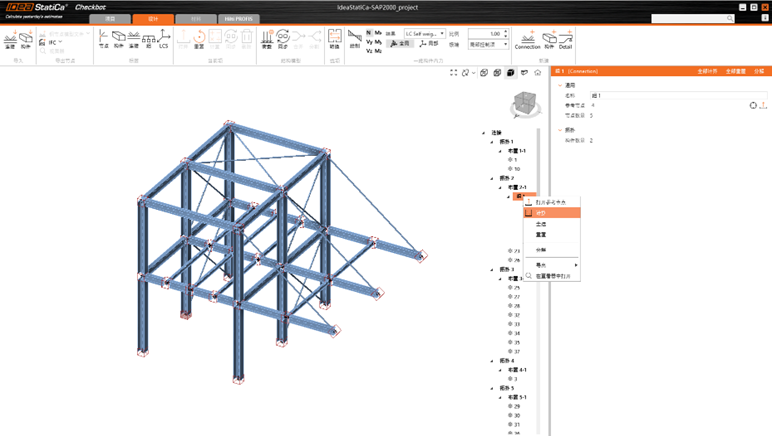

Checkbot 批量化設計與計算

Checkbot 支持一次性導入整體結構模型，然后根據節點的類型和位置自動分類，用戶也可以根據需要自行分組。利用節點組的參考節點可以快速完成多個同類型節點的設計和計算，極大提高工作效率。

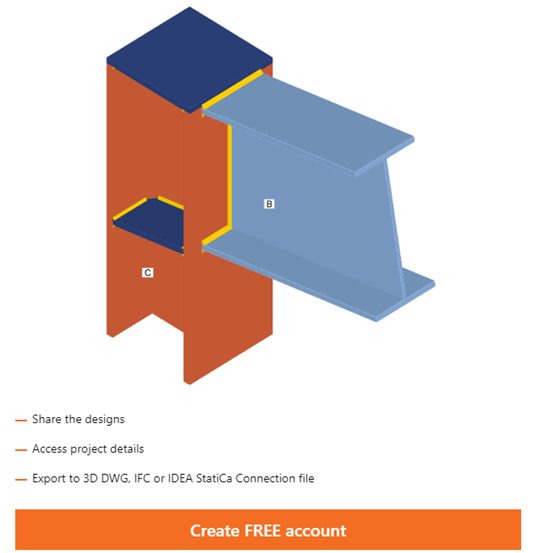

Viewer 模型鏈接和導出

IDEA StatiCa 網頁端 Viewer 功能得到進一步增強，用戶不僅可以查看鋼結構節點的設計方案，還可以根據需要分享模型鏈接或?qū)С?DWG 和 IFC 格式的模型文件。

其它新增與改進功能

新增半熔透對接焊縫（澳大利亞和加拿大規范）

新增帶彎鉤錨栓（歐標）

IDEA StatiCa導出IFC文件后導入Tekla

等等

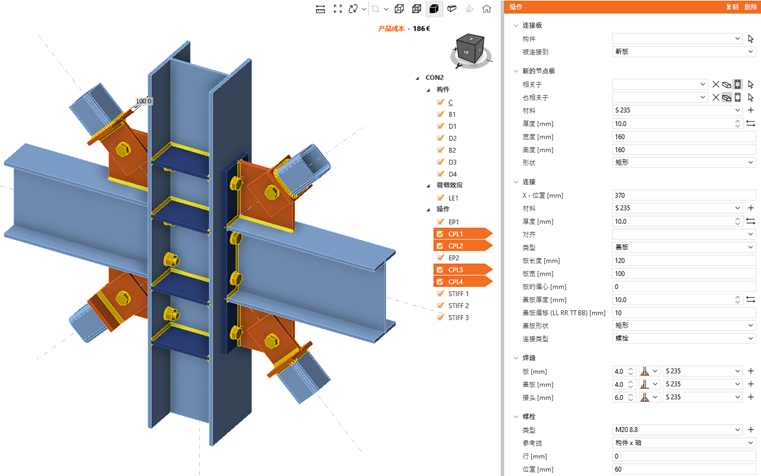

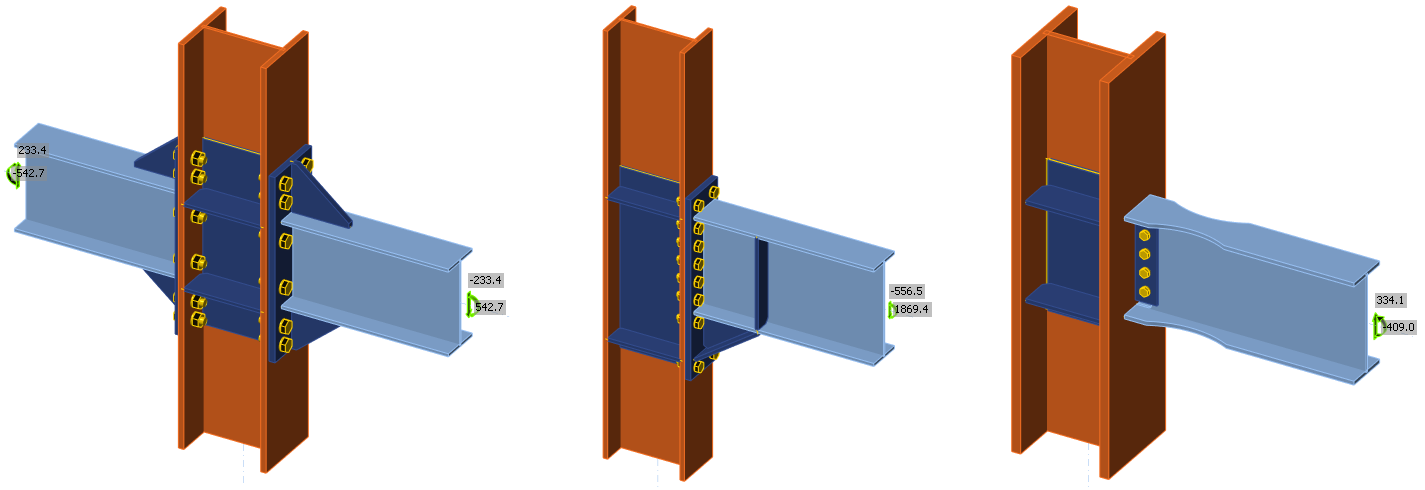

鋼結構連接方案的參數化模板

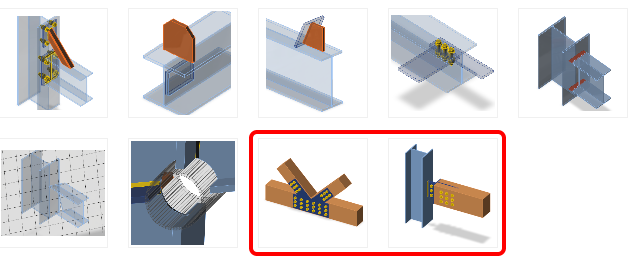

利用參數化模板設計標準節點，用戶只需修改少量參數即可聯動更新整個幾何模型，據此可以減少80%以上的工作量。除在模板庫中直接應用參數化模板外，用戶還可以利用IDEA開發者模塊，創建專屬于個人或公司的參數化模板。

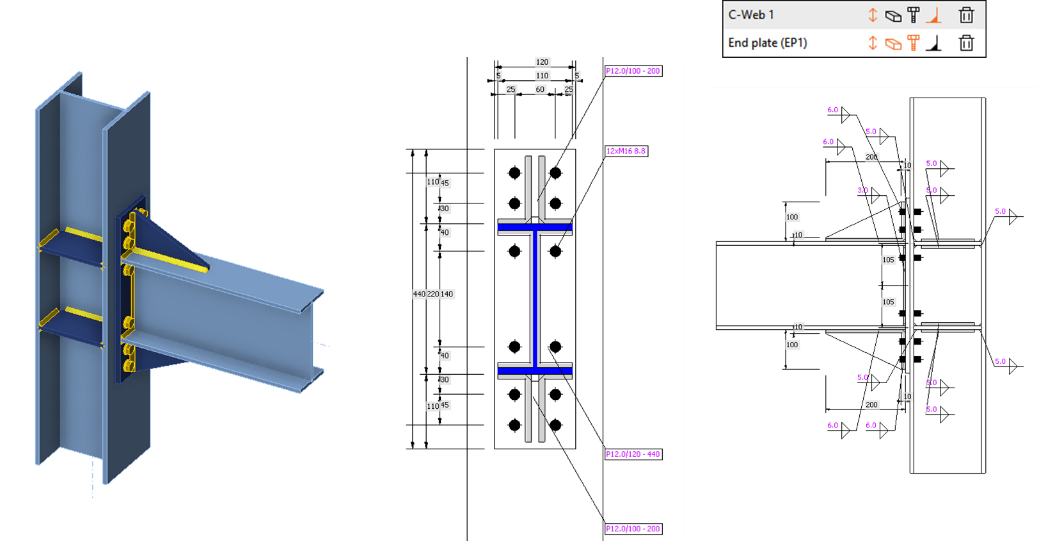

二維剖面圖的優化更新

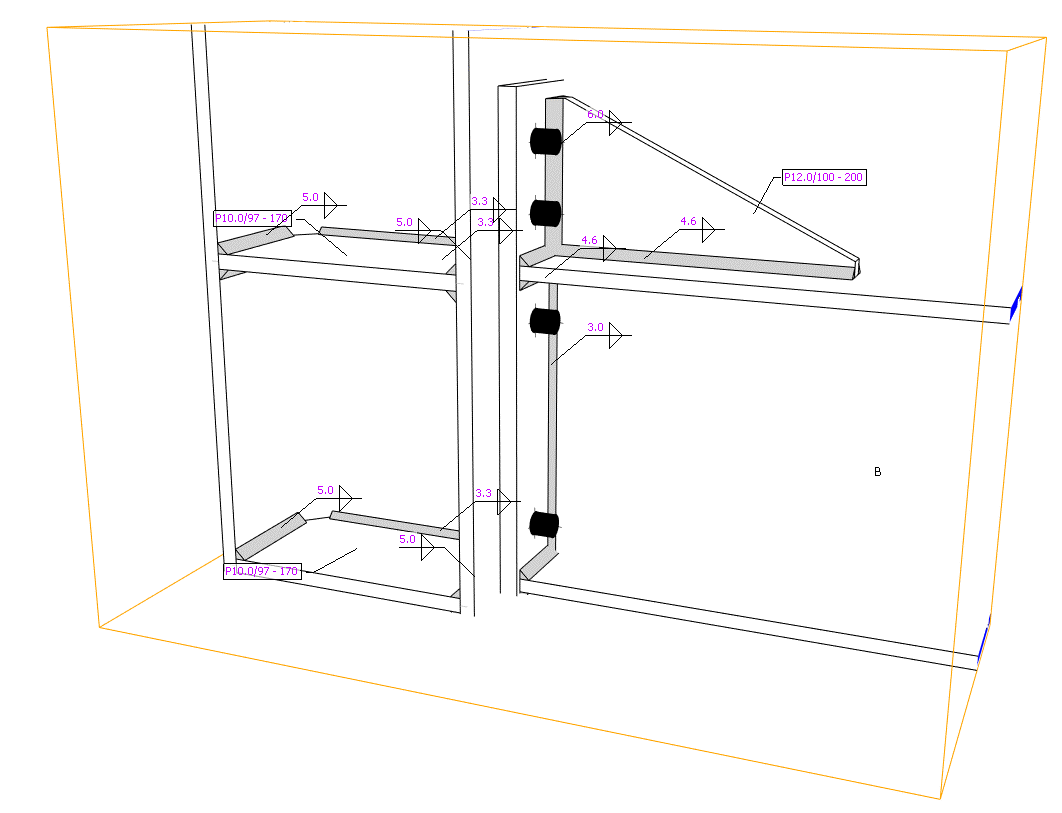

全新的二維剖面圖支持用戶自定義尺寸線、板件、螺栓以及焊縫的顯示或隱藏，同時可以自動優化各種標注或圖標的位置，防止發生重疊。

自動計算角焊縫尺寸

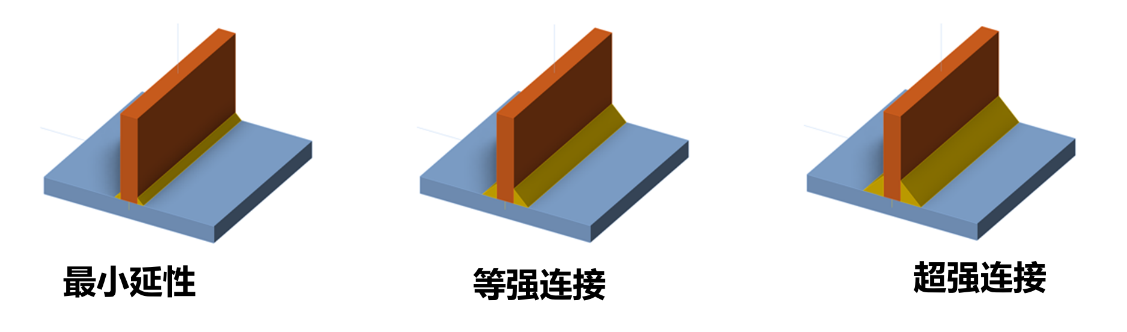

IDEA v24提供四種角焊縫尺寸的自動計算方法：能力評估、最小延性、等強連接和超強連接。前兩種方法僅適用于歐標，能力評估方法利用大數據和機器學習自動計算焊縫尺寸，最小延性方法以防止焊縫發生脆性破壞為控制標準。

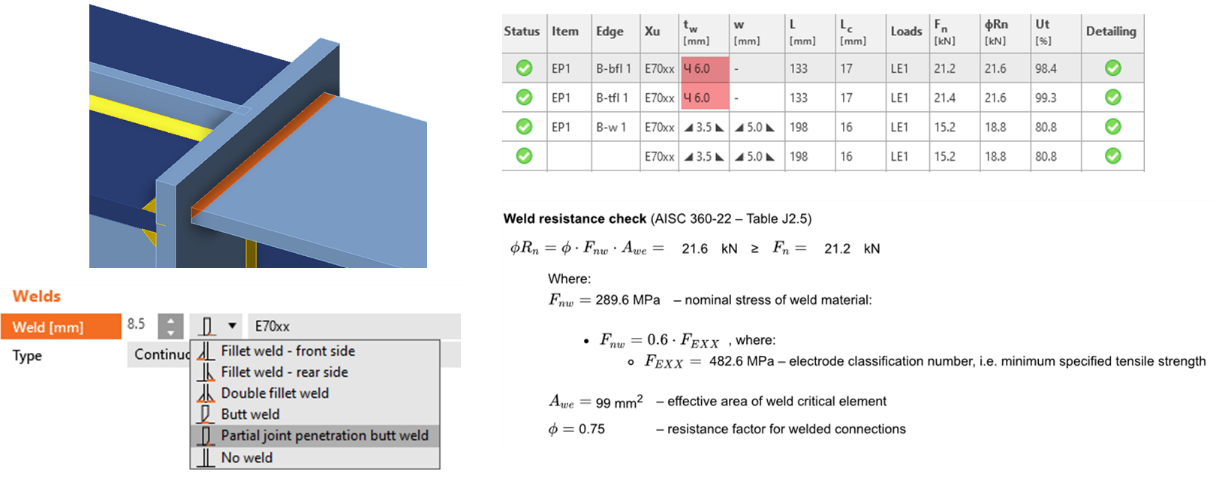

部分熔透對接焊縫（美標）

對于采用美標AISC 360設計的鋼結構節點，IDEA v24中的“邊-面”焊縫可選用部分熔透對接焊縫，同時根據規范條文校核焊縫承載力。

銷軸連接（歐標）

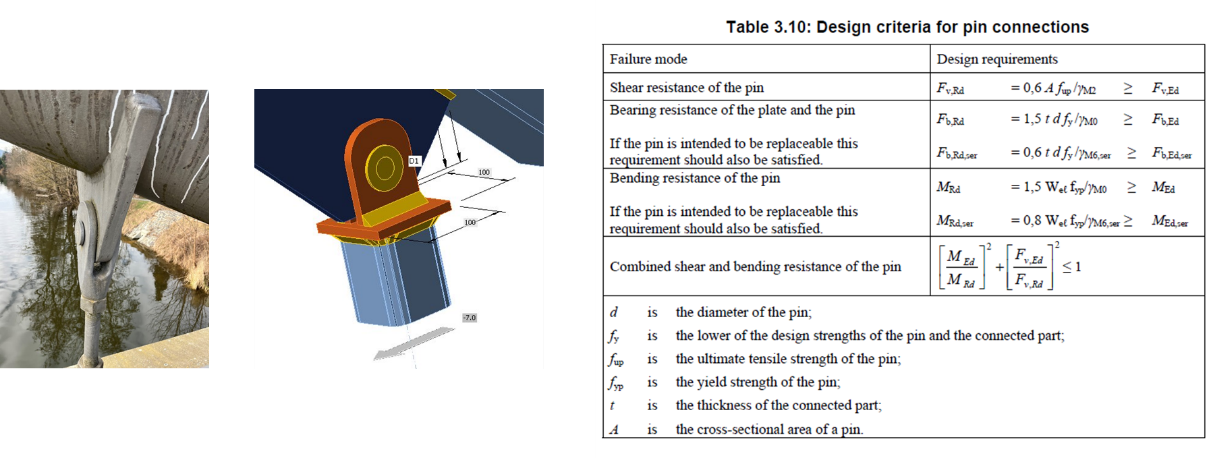

IDEA v24新增常用于支撐或拉索的銷軸連接，根據歐標校核抗剪、抗彎和承壓承載力。

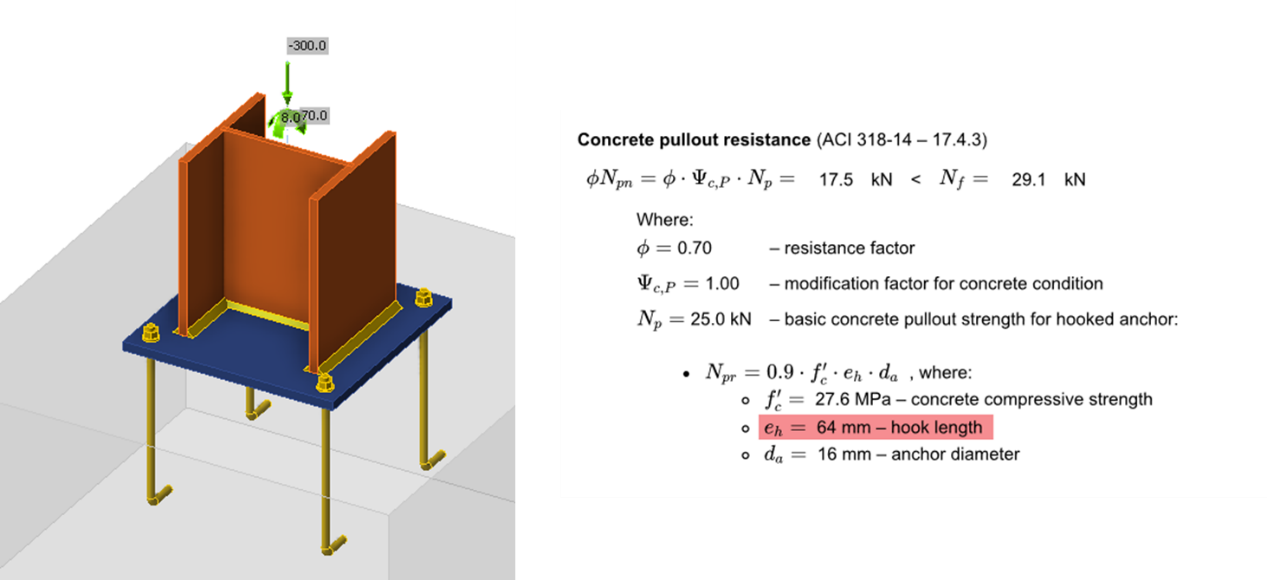

帶彎鉤錨栓（美標）

IDEA v24新增帶彎鉤的L形或J形錨栓，根據美標ACI 318校核抗拔承載力。

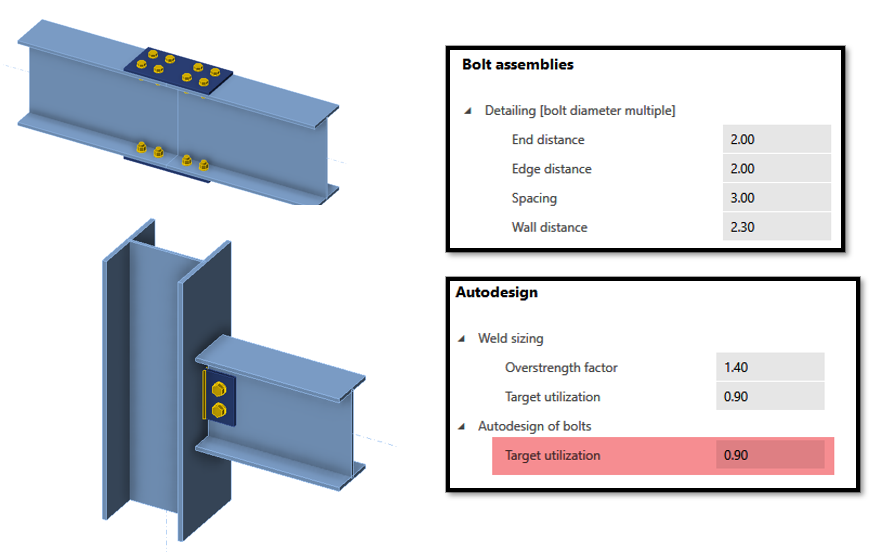

自動設計抗剪螺栓

根據用戶設置的螺栓構造要求和目標承載比，IDEA v24拼接板和翼板操作可以自動設計抗剪螺栓，包括螺栓的數量、布置以及連接板的厚度和平面尺寸。

其它更新

◆ 單獨設置計算報告的打印語言；

◆ 同一平面內的板件切割操作；

◆ 模板庫新增更多模板和過濾選項；

◆ 混凝土細部設計模塊新增測試版3D基礎和墻體；

◆ 鋼節點模塊的柱腳混凝土基礎導入混凝土細部設計模塊；

◆ Checkbot支持更多構件或節點的導入；

◆ 等等...

焊接截面的焊縫校核

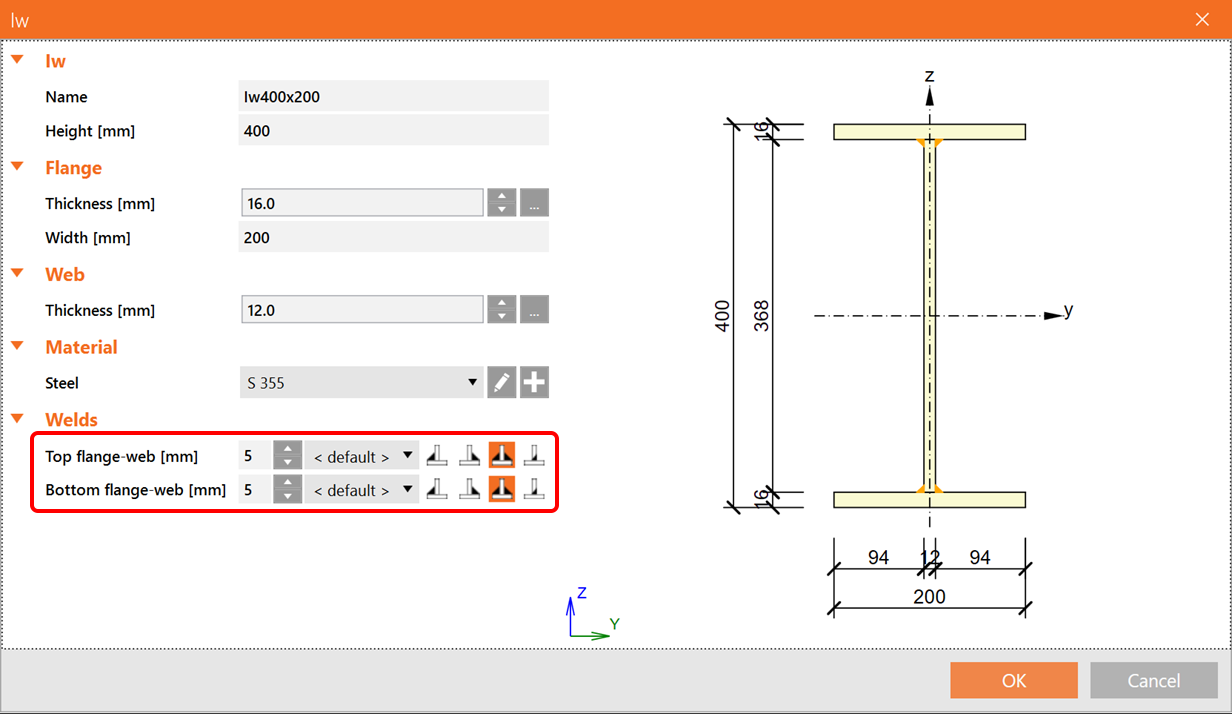

針對采用焊接截面的鋼結構構件，IDEA v23支持縱向角焊縫的承載力校核。用戶可根據需要定義焊縫的類型、材料和尺寸，后續可在數據表格或計算報告中查看構件縱向焊縫的應力、應變和承載比。

基于美標AISC抗震設計的預審校核（Prequalification Check）

IDEA v23支持基于美標ANSI/AISC 358-16對抗震節點的預審校核，例如：截面寬厚比限值、梁柱截面類型、螺栓等級要求。針對不同類型的抗震節點，預審校核的細節也會有所不同，例如：梁的腹板與柱的焊縫限值、“狗骨式”梁的幾何尺寸要求。

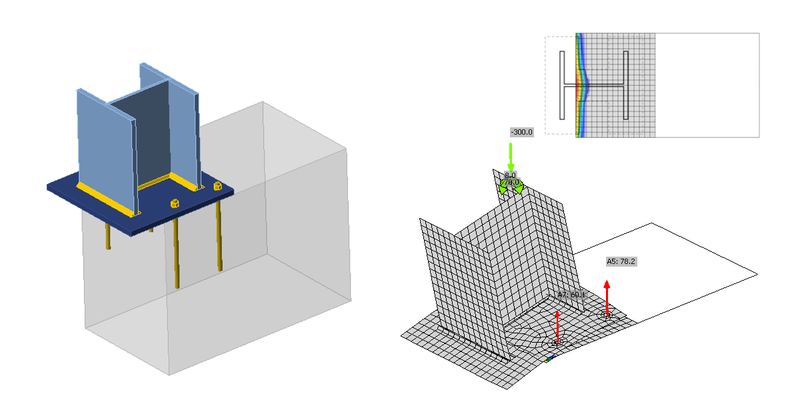

錨栓彎矩的計算方法

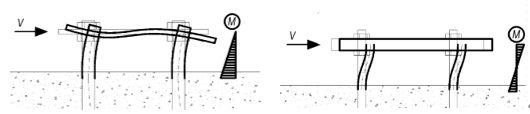

IDEA v23采用有限元模型計算非接觸底板的錨栓彎矩，以此考慮底板和錨栓的相對剛度對計算結果的影響。早期版本的IDEA采用以下左圖所示的計算方法，錨栓彎矩值偏大，柱腳設計過于保守。

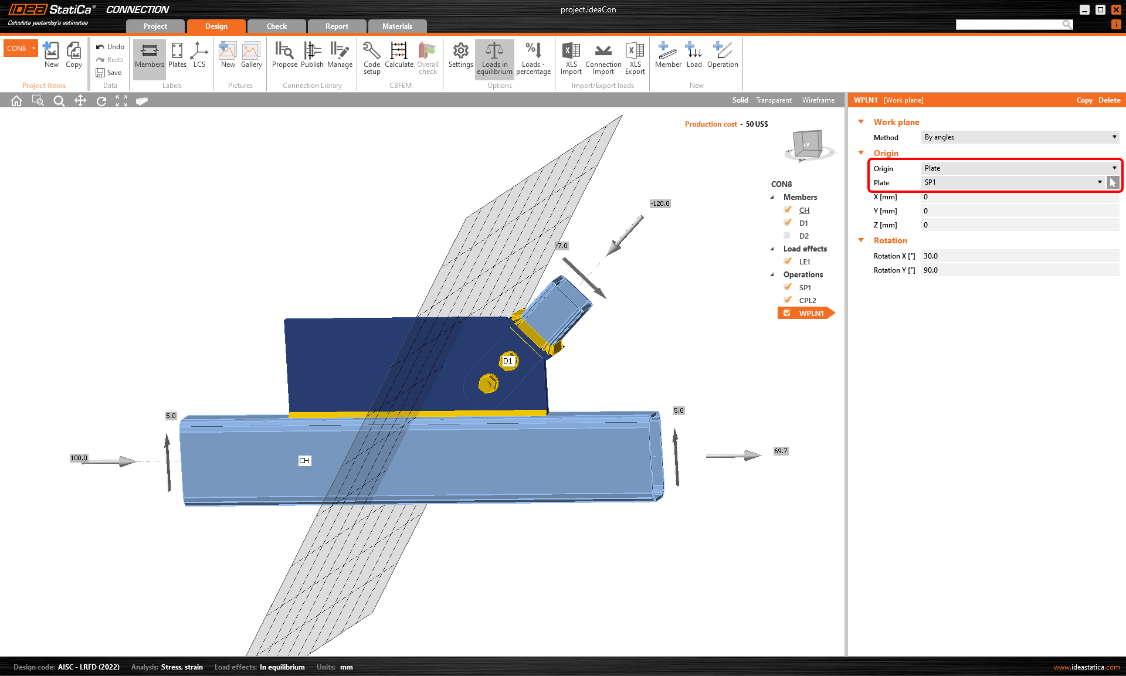

基于局部坐標系的工作平面

基于構件或板件的局部坐標系定義工作平面的位置和角度，可以幫助用戶更快捷準確地添加各種切割操作。

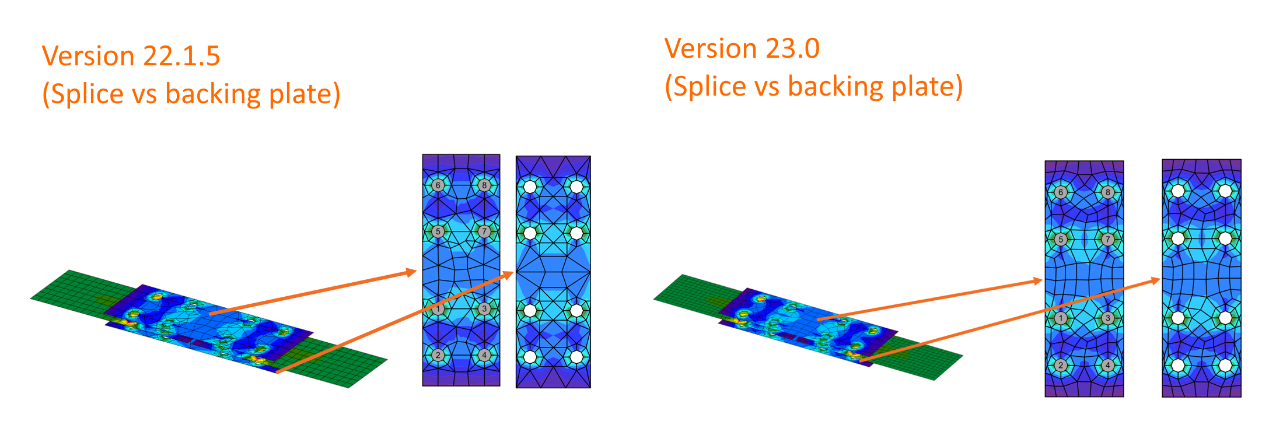

優化的有限元網格劃分

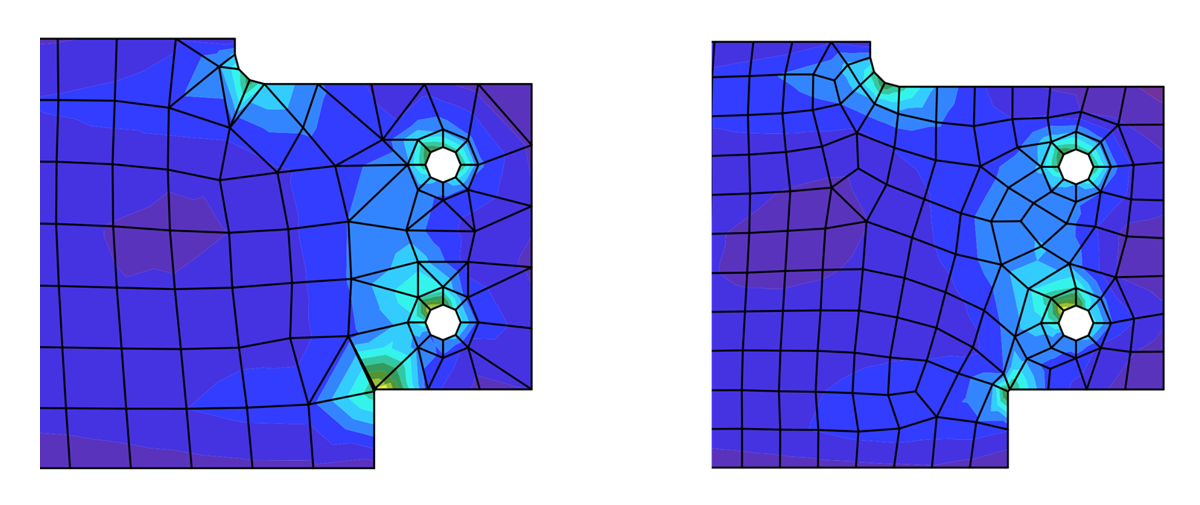

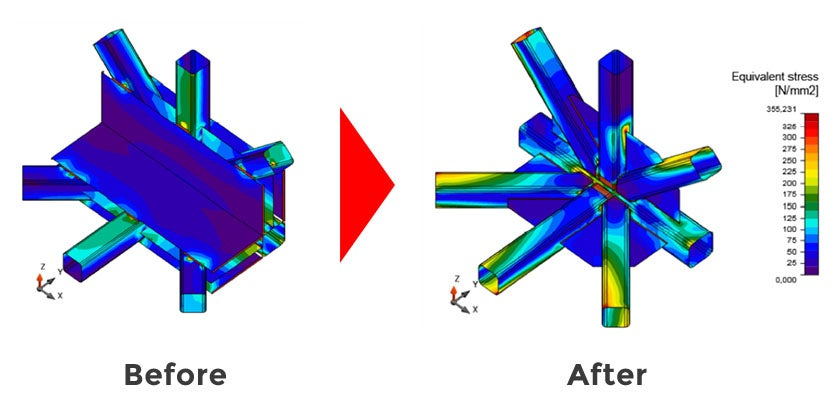

在IDEA v23中更新的有限元網格劃分算法，可以為用戶提供更規則的單元形狀和更準確的計算結果。除此之外，默認的網格劃分參數（如單元最小尺寸或板件單元數量）也有所變化。

更快的計算速度和結果渲染

IDEA v23在計算速度和結果渲染方面進一步加強。從內部測試結果看，計算速度平均提升35%，結果渲染提升20%到25%。

混凝土基礎的計算范圍

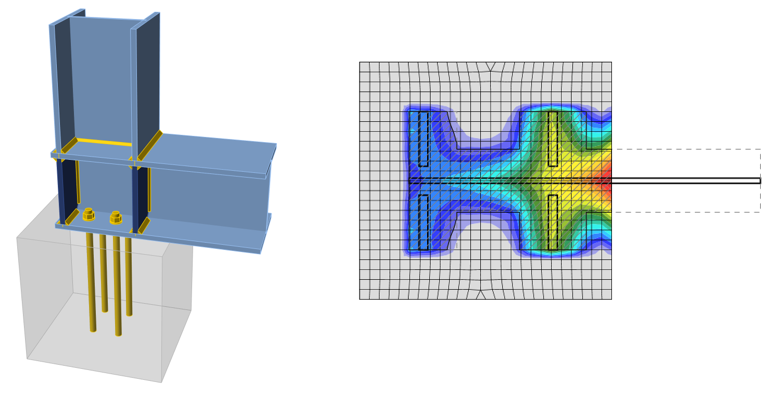

針對平面尺寸較大的混凝土基礎，IDEA v23僅對底板接觸的局部區域進行網格劃分和接觸計算，忽略非接觸區域的影響。這樣可以在保證計算精度的同時，大幅節省計算時間。

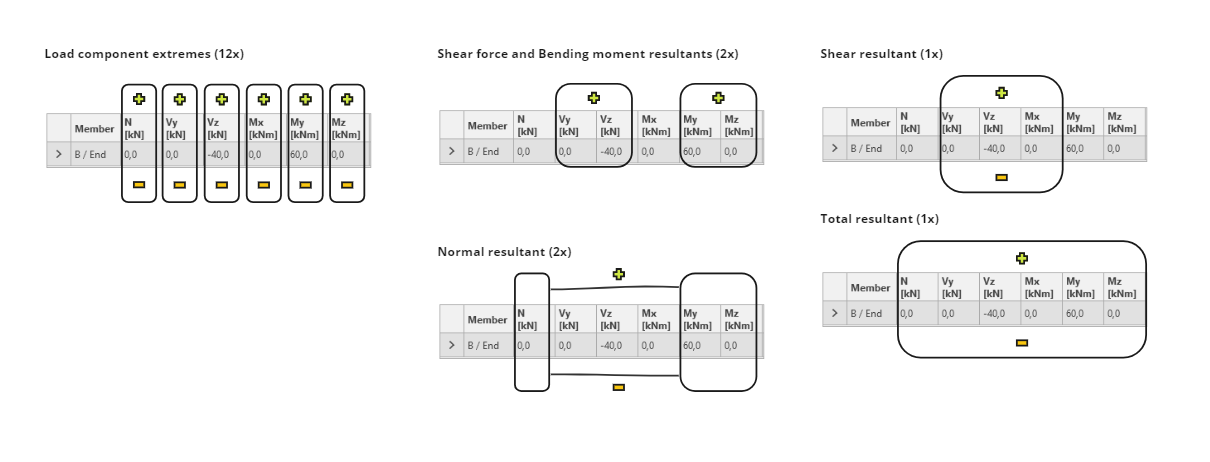

自動篩選控制組合

IDEA v23可以幫助用戶從數量眾多的荷載組合中篩選出起控制作用的少量荷載組合，以此在保證計算精度的前提下盡量提高計算效率。根據各個構件的內力分量，IDEA基于以下原則篩選控制組合：

每個內力分量的正負最大值：共12個；

合剪力的最大值：共1個；

合彎矩的最大值：共1個；

正應力的正負最大值：共2個；

剪應力的最大值：共1個；

總應力的最大值：共1個；

綜上，理論上每個構件存在18個控制組合，交于同一節點的n個構件則有18n個控制組合。不過，考慮到荷載組合的重復性，實際計算的組合數量遠遠小于18n。

其它更新

◆更加全面完整的計算報告

◆模型樹中加工操作列表的自動分組

◆型鋼截面庫的搜索框

◆針對三維視圖的更多控制選項

◆基于歐標的薄壁構件和錨栓的部分更新

◆面向開發者的參數化設計功能

自定義模板庫

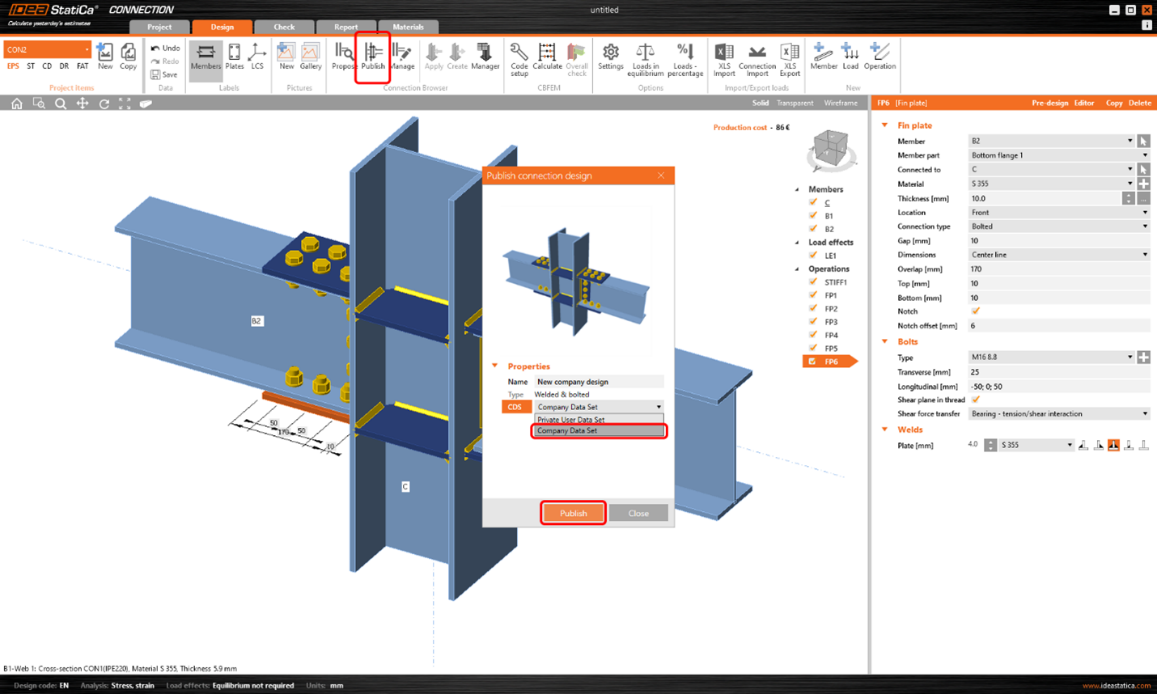

利用新增的公司級別的自定義模板庫，用戶可在同一個軟件許可的工作環境中與其他同事共享常見的節點設計方案，大幅提高工作效率和協作水平。

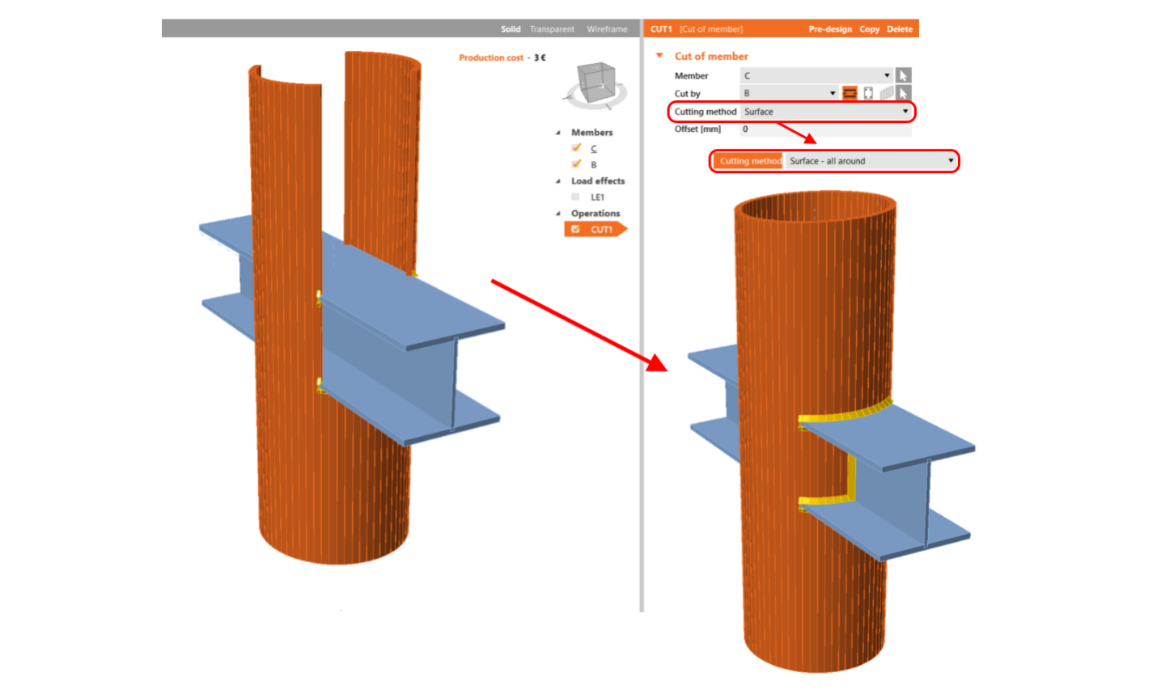

鋼管貫穿操作

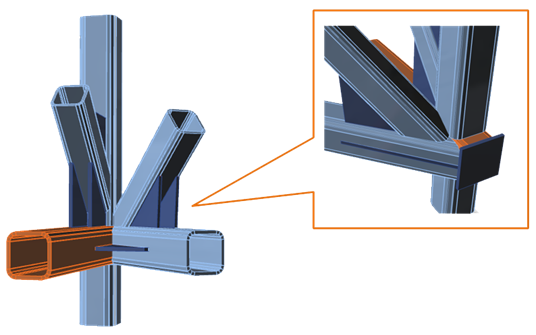

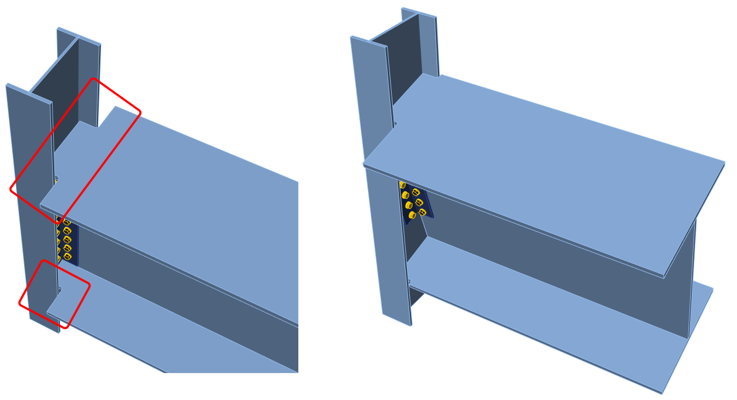

針對構件與圓鋼管或方鋼管之間的完全貫穿，新增的切割方法“表面-全部（Surface-all around）”可以更好地處理切割過程中產生的開孔和焊縫。

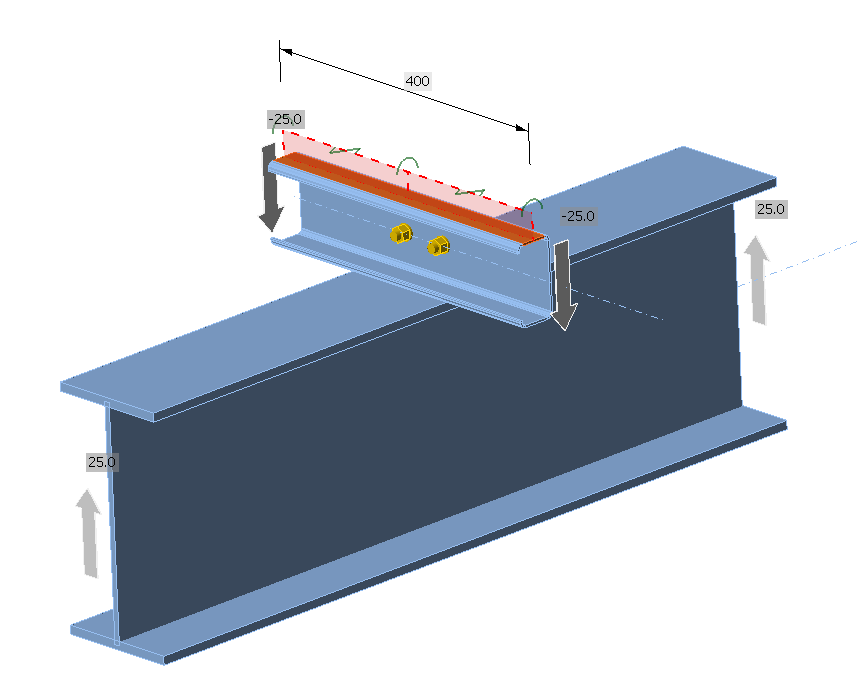

側扭約束

新增的“側扭約束”操作可用于考慮梁或檁條的側向支撐，限制側向扭轉變形并消除非對稱截面的非預期扭轉。

底板的無錨栓接觸

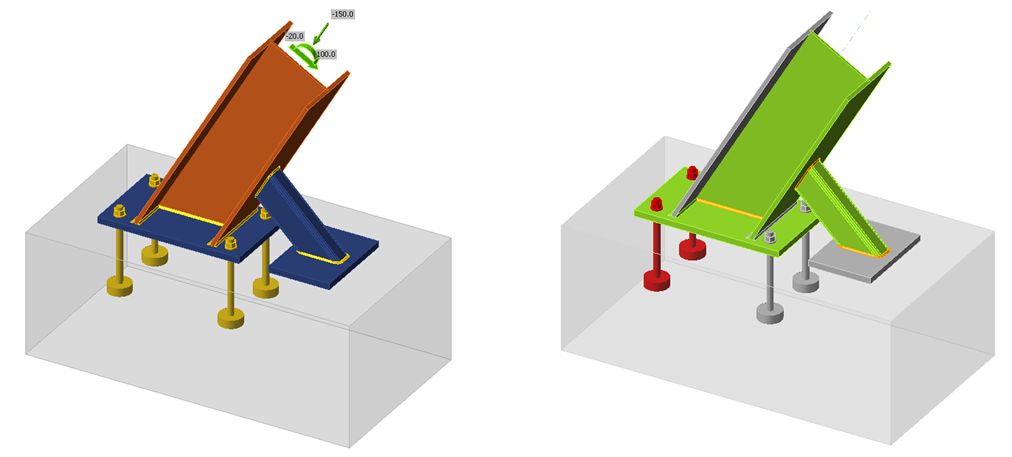

支持底板與混凝土基礎之間無錨栓的純受壓接觸并據此校核柱腳節點的承載力。

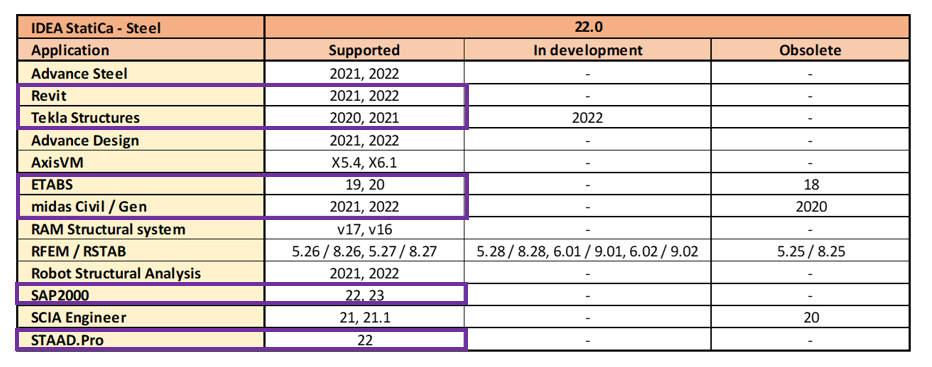

BIM接口

支持最新版本的SAP2000中文版、ETABS中文版、MIDAS、STAAD.Pro、Revit和Tekla。

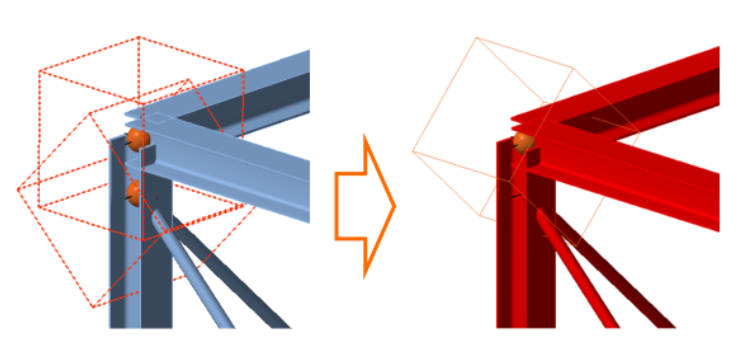

合并FEA模型中的鄰近節點，處理偏心連接的支撐桿件。

其它更新

◆ 鋼結構節點或連接的防火設計

◆ 多層鋼框架倒塌的水平拉結承載力計算

◆ 自動檢查板件或焊縫的局部重疊

◆ 增強重疊或相交板件的切割操作

◆ 節點瀏覽器提供更多的過濾選項

◆ 重新設計更加友好的對話框界面和快捷操作

全新的BIM接口

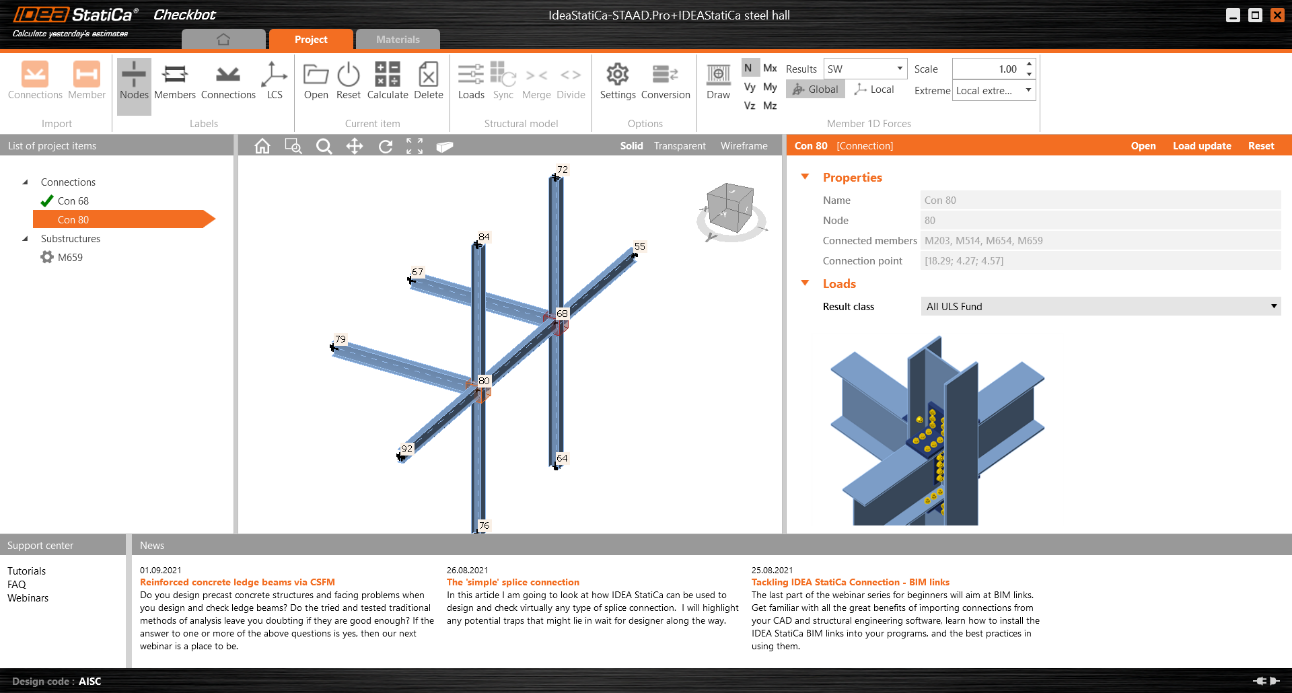

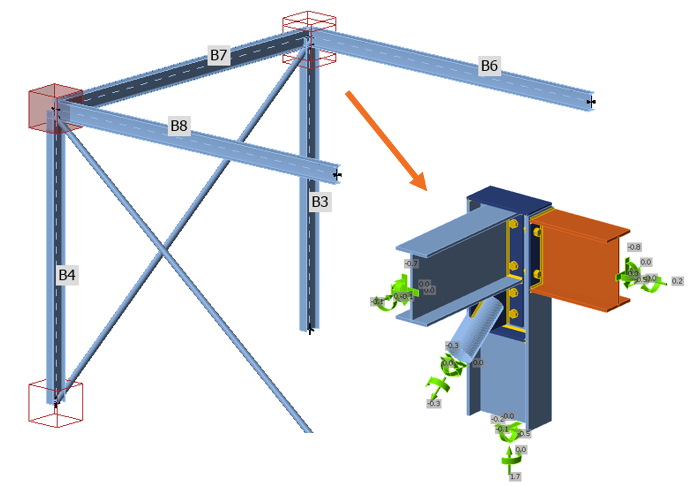

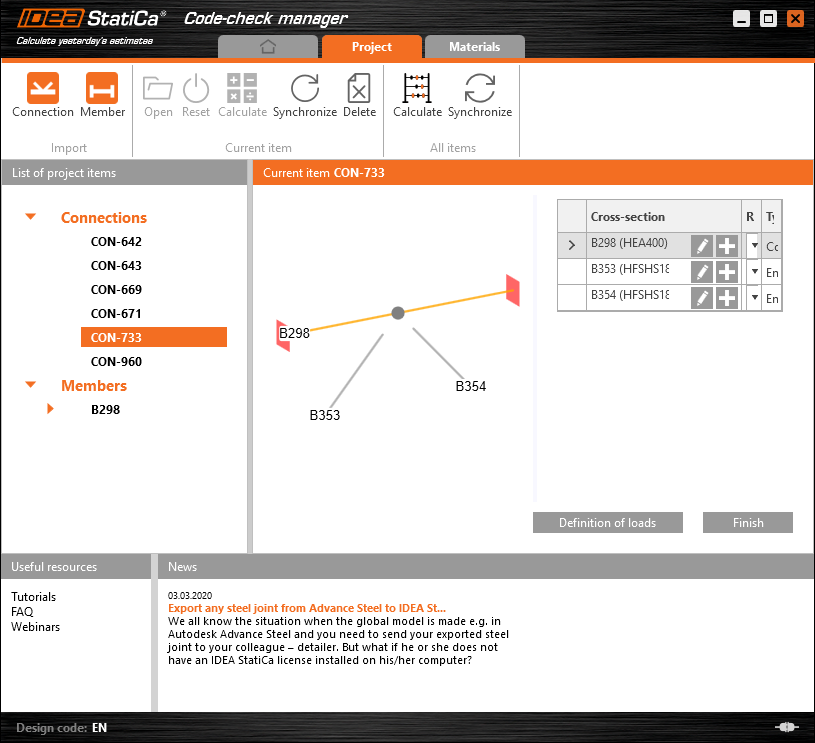

IDEA v21.1采用全新的BIM接口Checkbot取代之前的Code-Check Manager，無縫連接多款第三方的CAD/FEA軟件，為全球工程師的工作效率帶來更大的提升。Checkbot主要功能特點包括：

◆ 全面管理由第三方軟件導入的數以百計的節點和構件

◆ 標識各個節點或構件的當前狀態，如：待設計、待計算、通過/未通過校核

◆ 構件和荷載的三維可視化

◆ 材料和截面的轉換表

◆ 管理荷載組合

◆ 從第三方軟件中啟動或作為獨立應用，組合多個來源的輸入數據

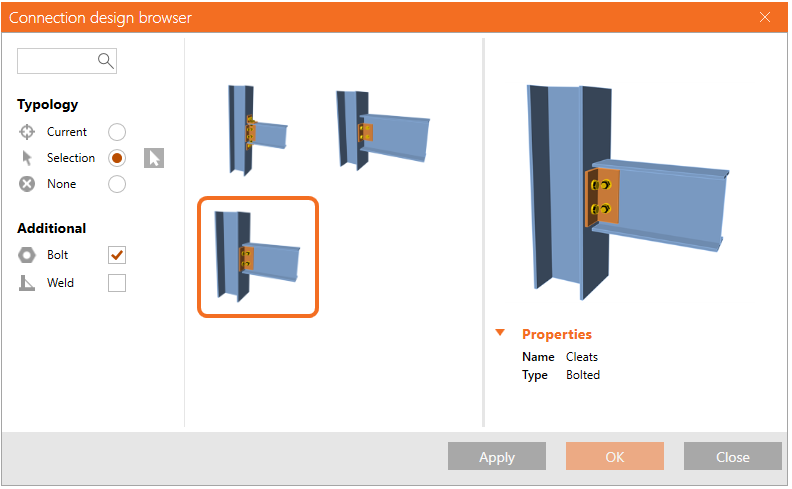

節點瀏覽器

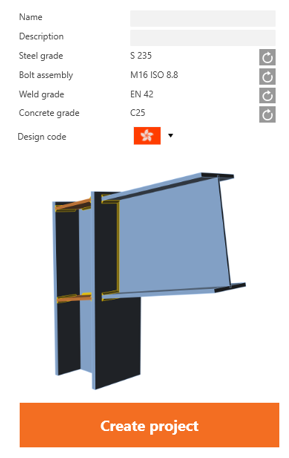

節點瀏覽器可以幫助用戶從節點庫中快速選擇和應用合適的節點設計方案，節省設計時間、提高工作效率。節點庫的數據來源包括：IDEA內置節點、用戶保存的節點和全球用戶共享的“云端”節點。

其它更新

◆ 屈曲模態的數量可選3至30之間的任意數值，默認值為6

◆ 新增基于歐洲結構鋼標準的材料數據庫，如：英國工程師慣用的EN 10025-2

◆ 歐標EN和印標IS的焊縫強度取母材強度和焊材強度中的最小值

◆ 在螺栓的“剪力傳遞方式”中移除“承壓”選項，即：必須考慮拉剪聯合作用

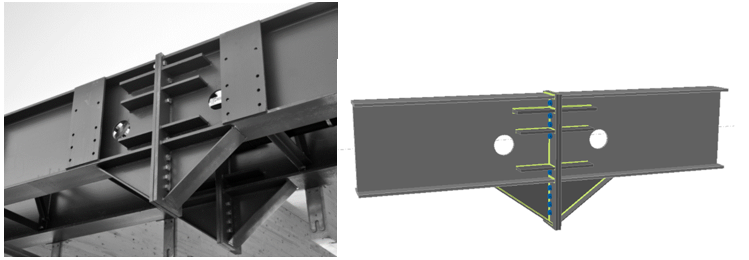

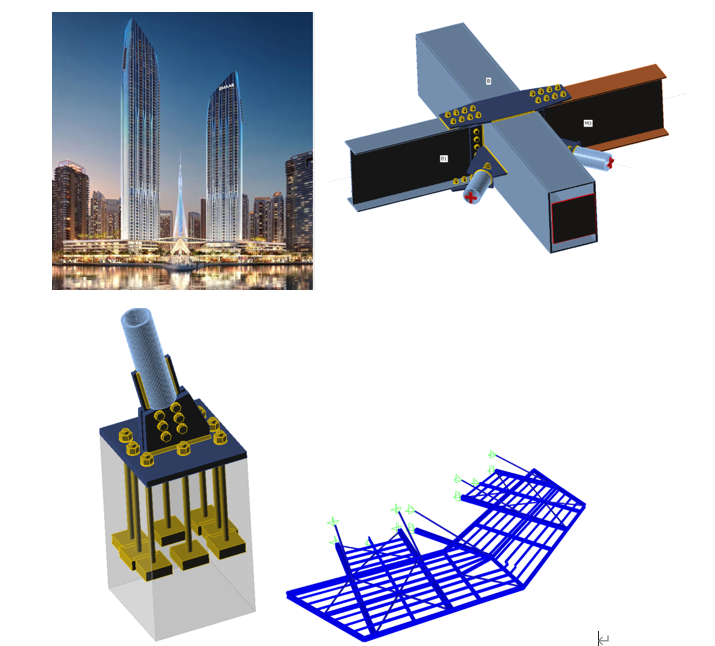

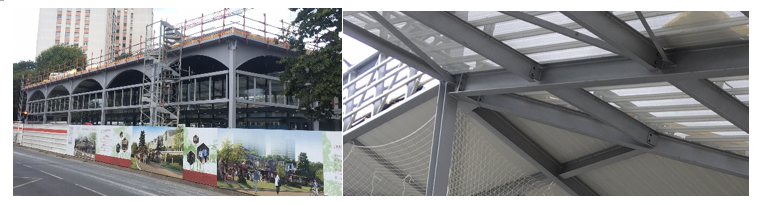

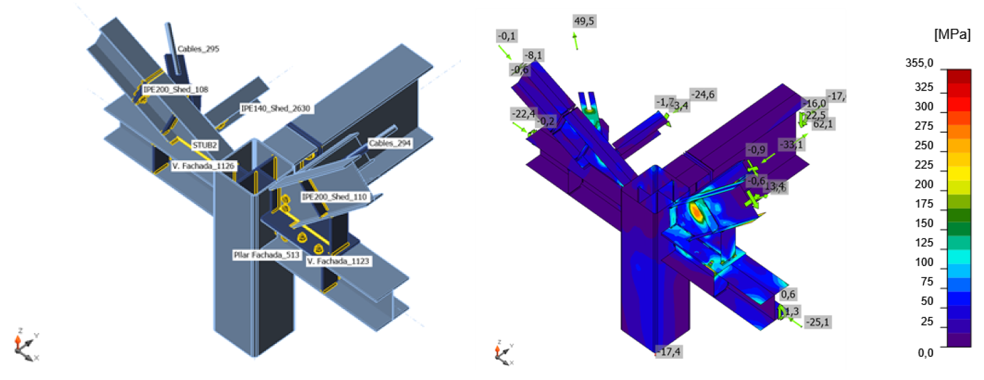

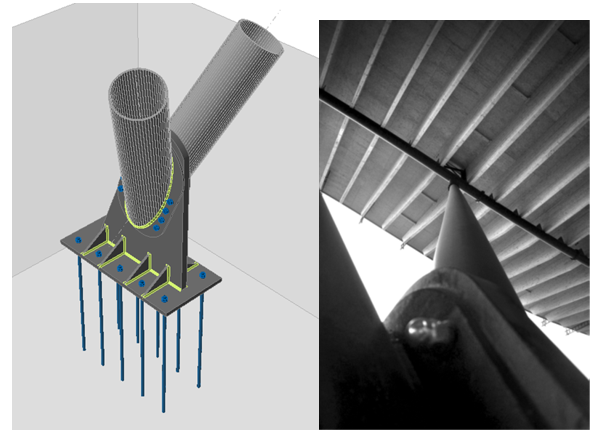

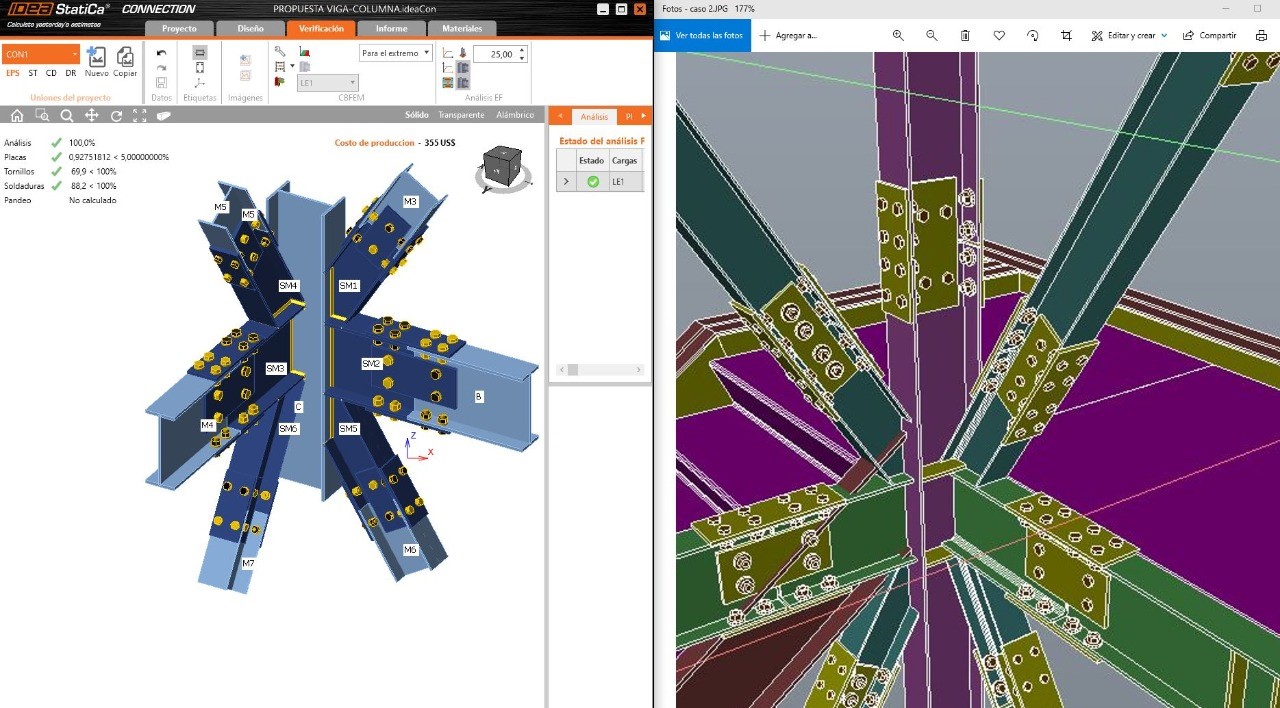

部分用戶實例展示：

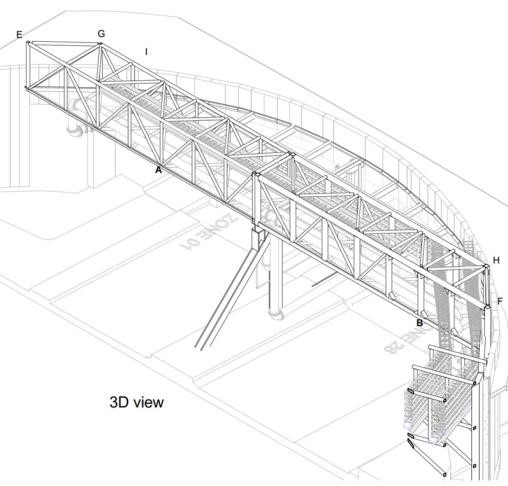

超高層雨棚

鋼框架

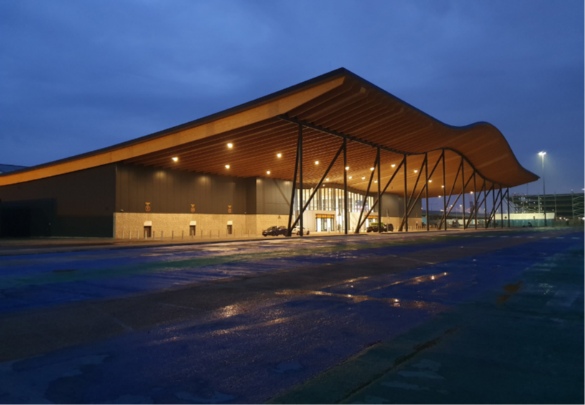

航站樓

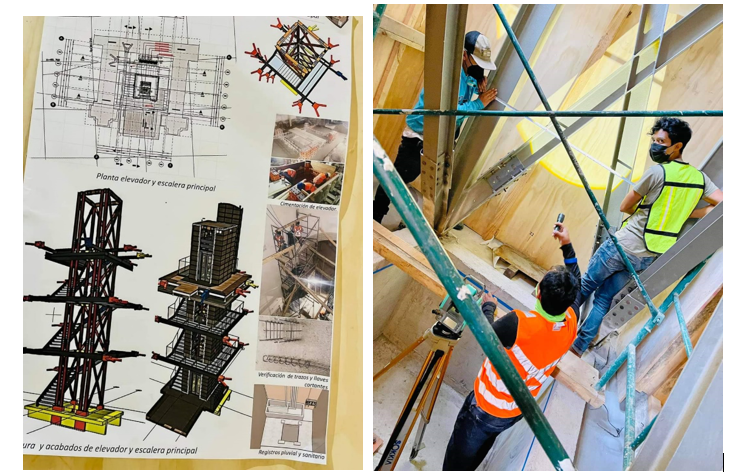

加固改造電梯鋼結構支架

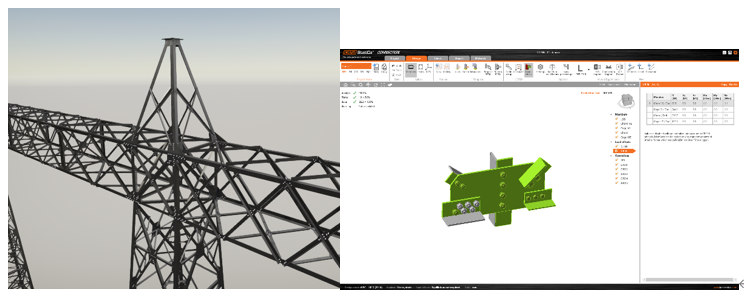

電力塔架項目

全球范圍內的鋼結構項目越來越復雜，工期要求越來越短，數字化轉型較多年前更加全面和深入。筑信達緊跟時代步伐發布的最新版 IDEA v21.0為結構工程師、橋梁工程師以及鋼結構生產廠商提供更加高效和完備的鋼節點設計解決方案。同時，CiSGTCAD也筑信達發布的功能最為全面的最新版本，歡迎從事變電站構架設計的工程師共同參與交流和討論。

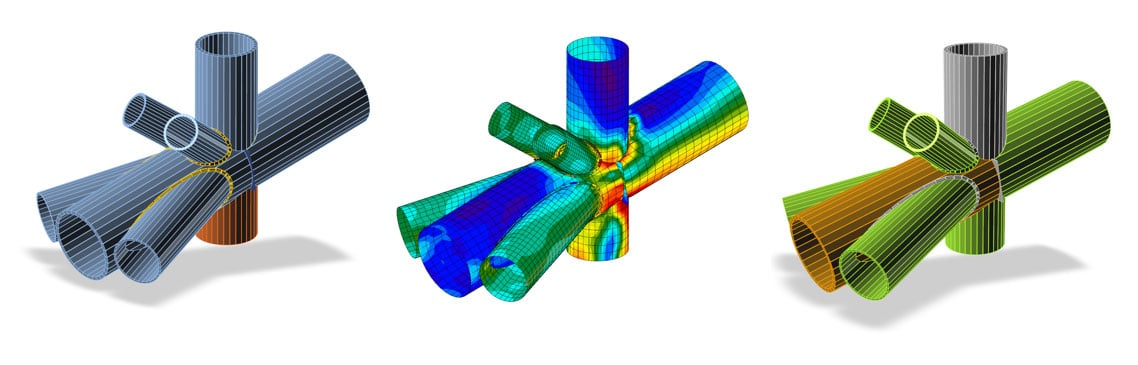

CBFEM 求解器

◆ 雙非線性分析的求解器效率提升近 30％

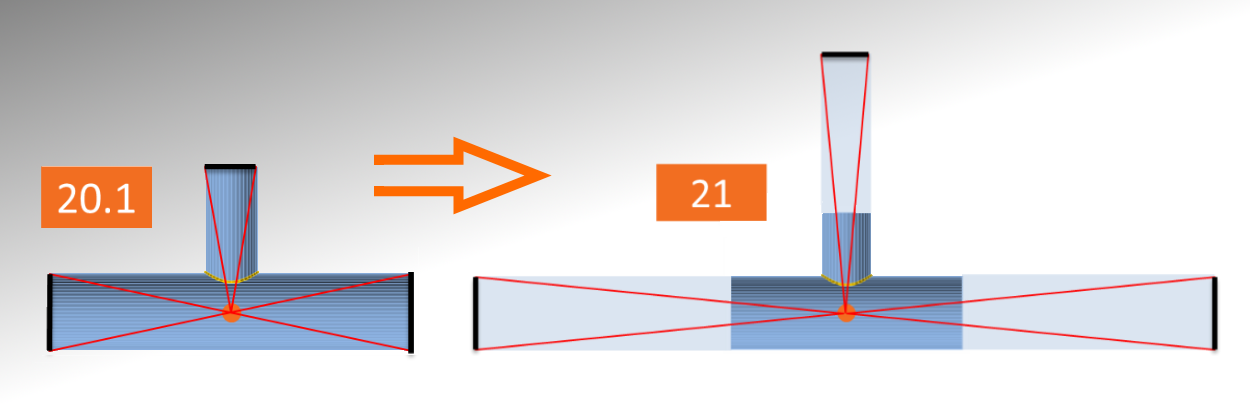

◆ 在構件端部引入縮減單元提高空心截面的計算精度

節點設計

◆ 靈活定義構件之間的相對位置

◆ 新增基于抗震設計的節點模板

◆ 自動推薦節點連接方案

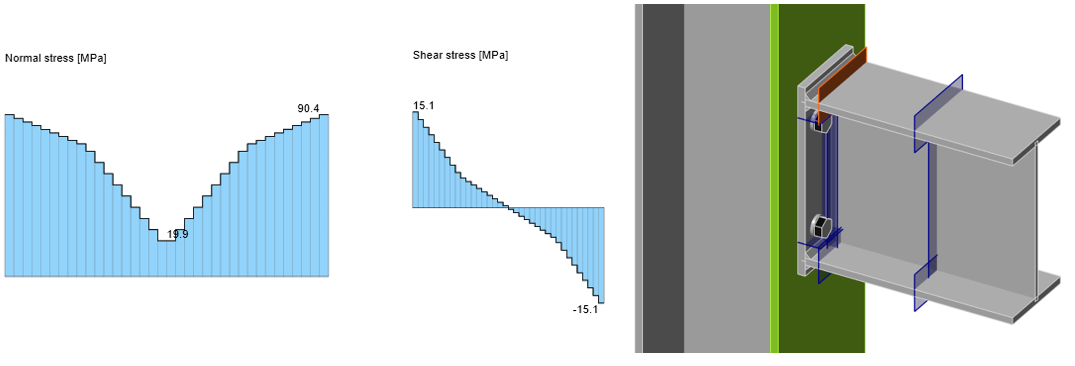

◆ 新增鋼結構節點高周疲勞的正應力和剪應力計算

◆ 針對加勁板、拼接板、端板以及角鋼連接新增板件位置控制選項

◆ 螺栓或焊縫承載力控制的節點轉動剛度

◆ 螺栓承載比的顏色標識

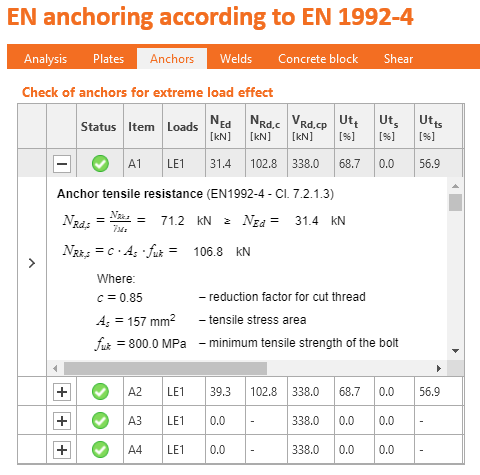

◆ 進一步擴展的錨栓承載力計算公式以及基于俄羅斯規范的錨栓校核

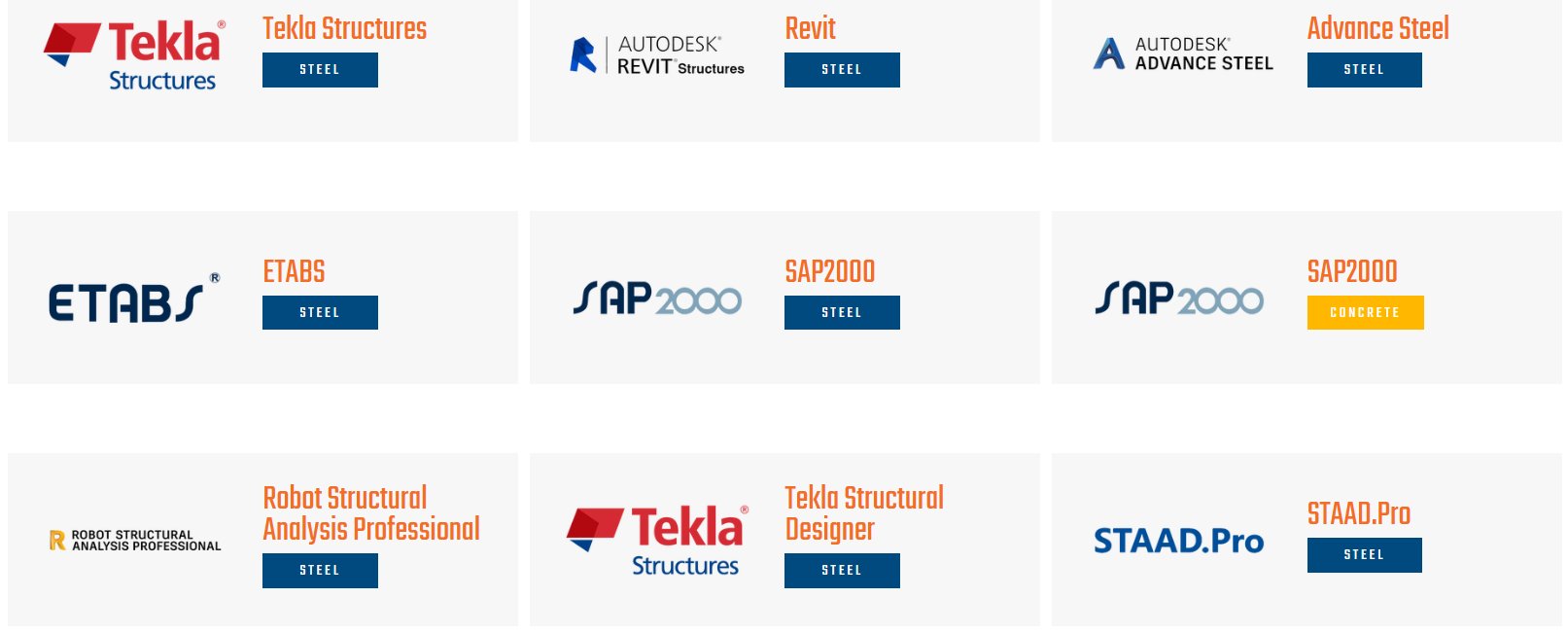

BIM 接口

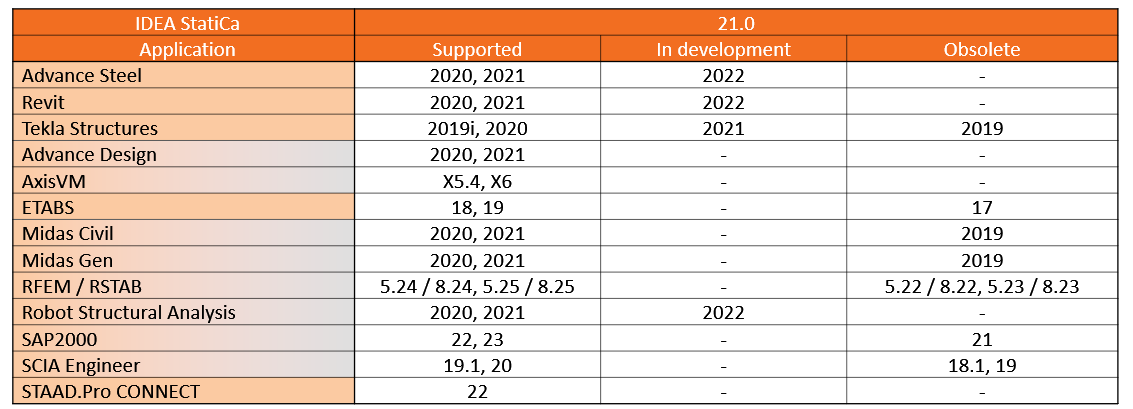

◆ 支持主流 CAD/CAE 軟件的最新版本

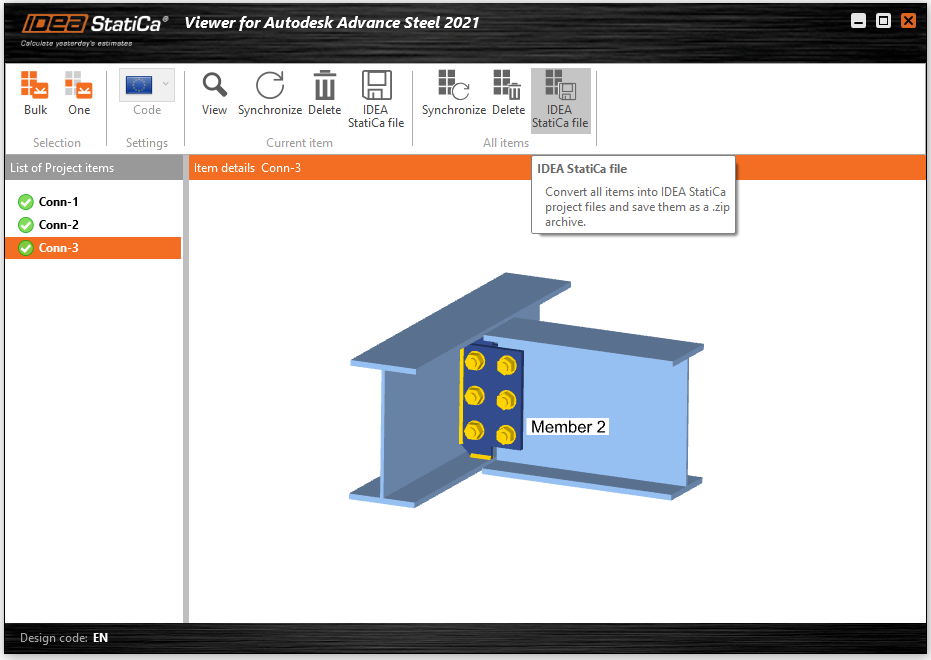

◆ 針對 Tekla、Revit 和 Advance Steel 的 CAD 插件新增批量導出、一鍵同步等功能

最新版 IDEA v20 發布了！為什么 IDEA 版本號由 v10 直接變?yōu)?v20 呢？諸多的新增功能雖然不一定跨越 10 個版本，但更為直接的原因是將產品版本號與年份相掛鉤。因此，2020 年，我們發布了 IDEA v20！

目前，IDEA 軟件的全球客戶超過 3500 多家，每月共享 4000 多個實際的工程項目。IDEA v20 版本帶來了大量新增和改進功能，可以幫助結構工程師更快速更高效地完成關于鋼結構節點的各項設計和校核工作。
