PERFORM-3D 建模功能
單元
  • PERFORM-3D 包括如下單元類型:
    • 框架單元，用于梁、柱和斜撐。
    • 墻單元，用于剪力墻。
    • 板單元，用于樓板。
    • 各種類型的桿單元（只有軸向剛度）。
    • 防屈曲支撐。
    • 縫單元。
    • 橡膠和摩擦擺類型的隔振器。
    • 液壓阻尼器，力和變形速率具有非線性關系。
    • 節點域，用于模擬梁柱節點的剪切變形。
    • 填充板，只有抗剪強度和剪切剛度。
    • 各種類型的變形“測量儀”，這些單元是無剛度的，用來計算變形，及確定變形量的需求/能力比。
組件
cisec

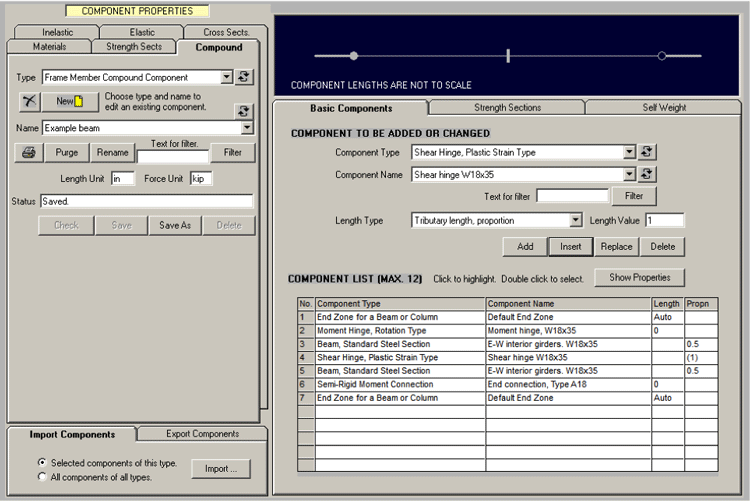

  • PERFORM-3D中大部分構件是由一定數量的組件構成。例如，一個梁單元可以包括幾個組件。

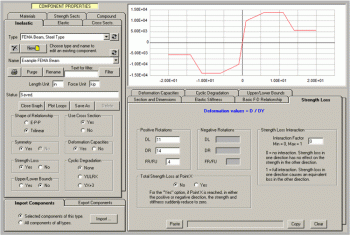

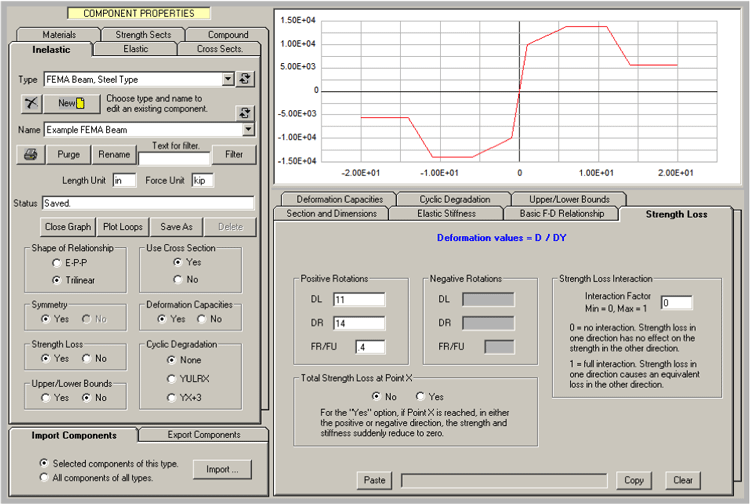

組件屬性
cisec
  • 所有非彈性組件都具有力—變形關系。
  • 這是一個基本的三段線性關系，而且還具有強度退化。

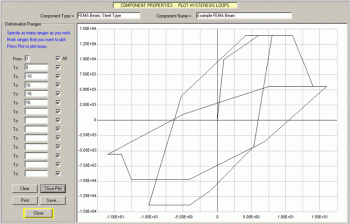

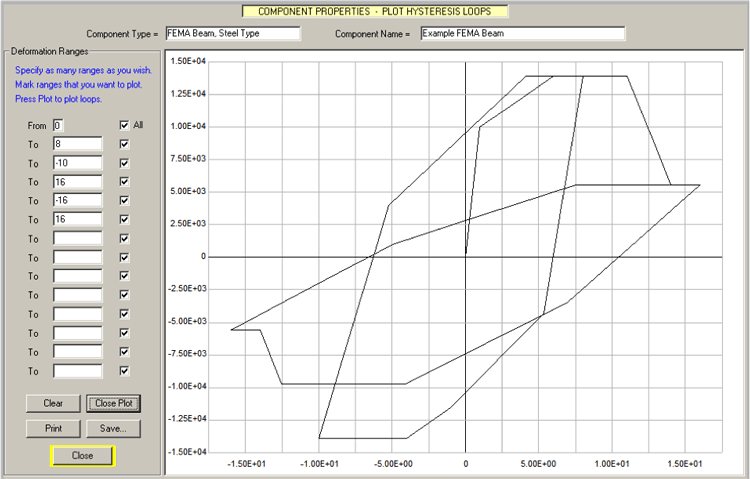

滯回環
cisec
  • 非彈性組件的滯回環可以考慮各種剛度退化。
  • 滯回環可以繪制出來以便檢查它是否具有期望的形狀。

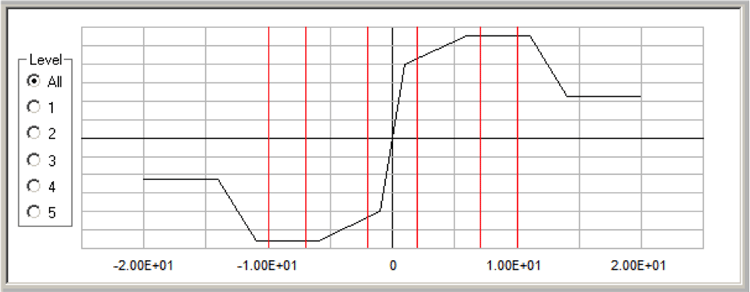

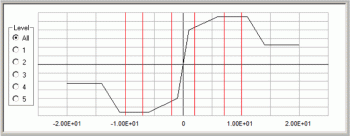

變形能力
cisec
  • 可以指定非彈性組件的變形能力，用來計算變形的需求/能力比。
  • 變形能力可以指定多達五個性能水準。
需求/能力比
  • PERFORM-3D包括大量的組件，既有非彈性也有彈性。分析中計算的D/C比包括：
    • 對非彈性組件計算變形D/C比。
    • 因此，組件允許是非彈性，以確保它們有足夠的延性。
    • 對彈性組件計算強度D/C比。
    • 因此，需要保持基本彈性的組件可以檢查它們以確保具有足夠的強度。

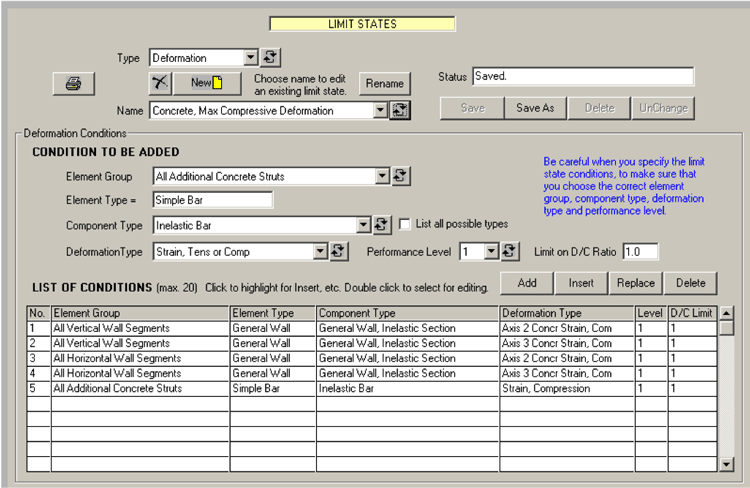

極限狀態
cisec
  • 具有D/C比的組件數量可以非常大，為了決策簡便，具有相似D/C測度的組件可以分組為極限狀態。例如，剪力墻的混凝土拉應力就可以是一個D/C測度。
  • 每個極限狀態具有一個“使用率”，這是極限狀態中所有組件的最大D/C比。結構要滿足性能要求，所有極限狀態的使用率不能超過1.0。
框架結構
cisec

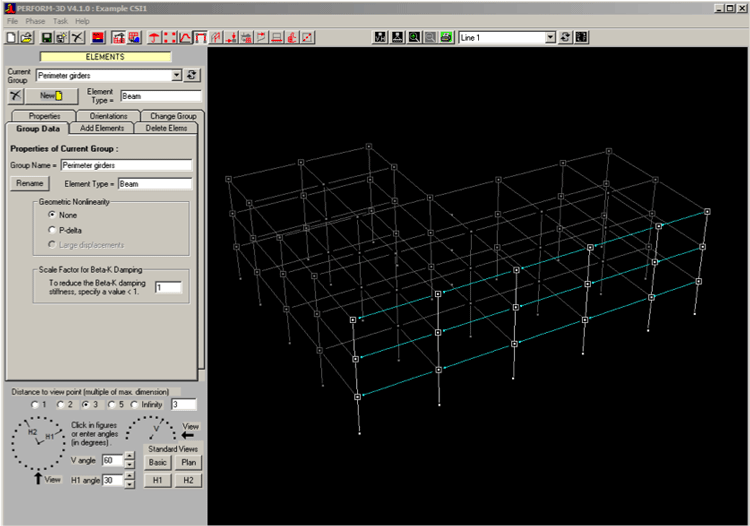

  • 簡單框架結構包含梁柱單元。
  • 梁柱單元由各種組件構成，可以是彈性的，也可以是非彈性的。
  • P-delta 效應可以考慮或忽略。
剪力墻結構
cisec

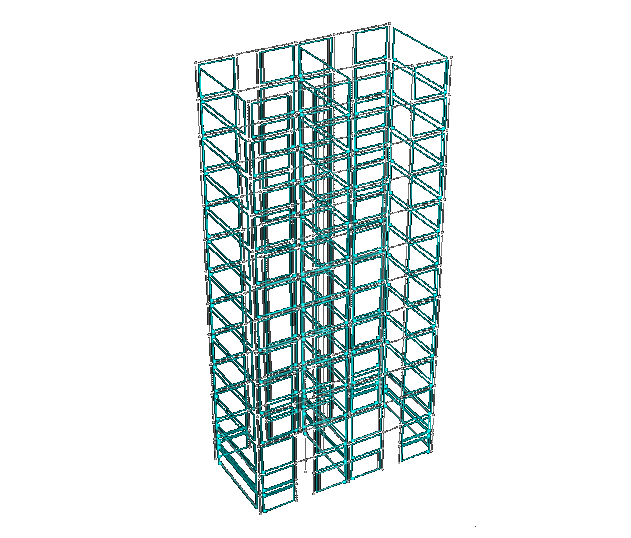

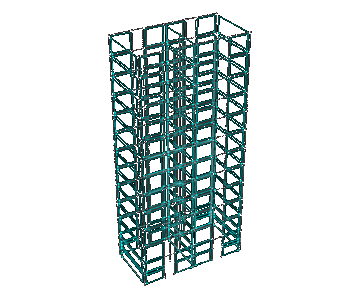

  • 剪力墻可以使用平面墻單元模擬。
  • 復雜核心筒可以由多個平面墻單元組成。
  • 墻單元可以具有彎曲和/或剪切的非彈性行為。
  • 連梁通常用梁單元模擬，具有彎曲或剪切的非彈性行為。

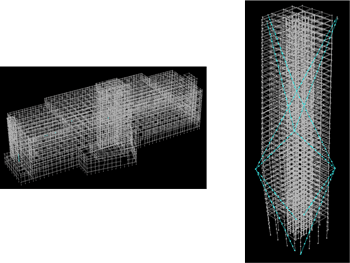

復雜結構
cisec

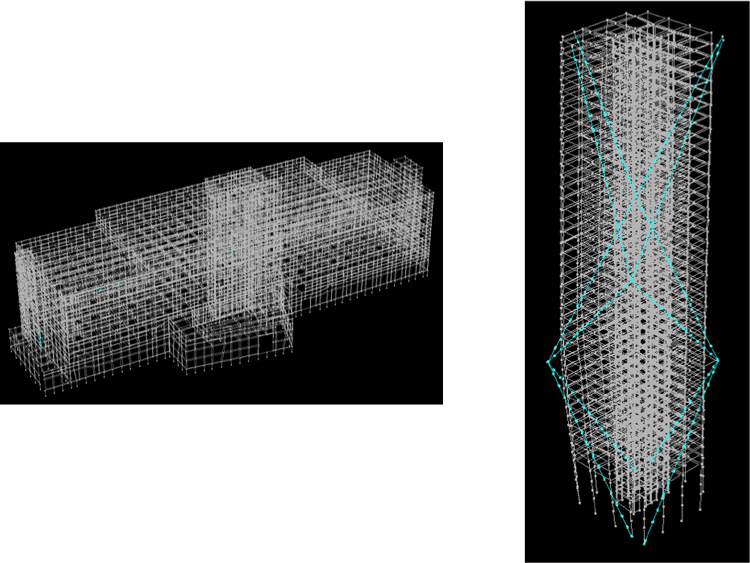

  • 可以分析大型復雜結構。
從SAP2000和ETABS導入
  • PERFORM-3D可以從SAP2000或ETABS導入模型。
  • 這是模型的一部分，包括主要的節點、單元和荷載。
  • 不包括組件屬性，因為PERFORM-3D的這些屬性與SAP2000和ETABS是不一樣的。
