問題描述：
ETABS 為了統計剪力墻的設計內力，需要對設計對象分別標記墻肢標簽和連梁標簽，然后基于標簽統計設計對象的內力。請問，墻肢標簽和連梁標簽的標記原則是什么？
解答：
在同一樓層內，定義為一個相同名稱標簽的墻肢或相同名稱標簽的連梁，將作為一個設計對象，ETABS 將基于標簽統計內力、設計配筋。
對于墻肢標簽和連梁標簽，用戶可以在模型繪制完成后通過【指定>殼/框架>墻肢標簽】或【指定>殼/框架>連梁標簽】完成指定。點擊對話框中的【修改/顯示】按鈕，可以在彈窗中自定義墻肢或連梁的標簽號。
除了可以對殼對象指定標簽外，ETABS 也支持對框架指定標簽。例如：對框架模擬的端柱指定墻肢標簽，相同標簽的端柱和墻肢將作為一個整體進行構件設計；同理，對線單元模擬的連梁指定連梁標簽，線單元也可以作為連梁進行構件設計。
墻肢和連梁的標識是由樓層和標簽共同決定唯一性的。對于墻肢，同層內相同標簽的對象為一個整體，不同的樓層則可以用同一標簽代表不同的墻肢，這對設計沒有任何影響。對于連梁，樓面標高處上下各半層范圍內相同標簽的對象為一個整體，該范圍以外同一標簽代表不同的連梁，當深連梁的深度超過半層層高時，可在連梁標簽對話框中勾選“多層”，此時超過半層范圍的同一個連梁標簽仍為一個整體。
為了更清楚的說明墻肢與連梁的標記原則，接下來將分別舉例說明：
示例一：筒體剪力墻

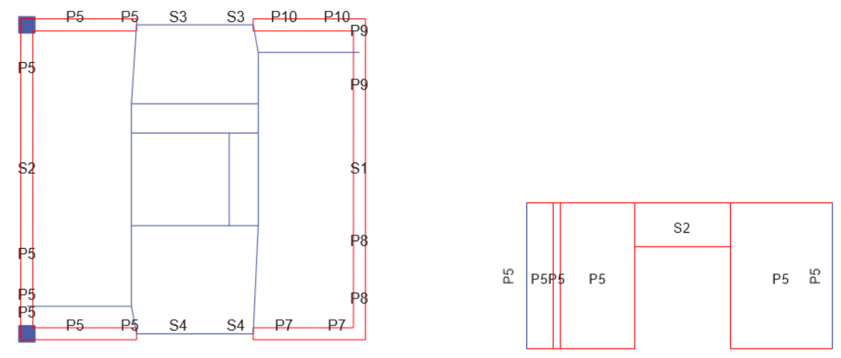

如圖 1 所示，P 開頭的為墻肢標簽，S 開頭的為連梁標簽。左右兩部分筒體由線單元模擬的 S3 連梁和 S4 連梁連接，筒體左半部分和右半部分展示了兩種標記標簽的方式：
筒體左半部分由 P5 標簽的墻對象和端柱以及殼單元模擬的連梁 S2 組成了 C 形組合墻；
筒體右半部分由多段一字墻（包括 P10、P9、P8、P7 墻肢）和殼元模擬的連梁 S1 組成。
(a)
平面圖 (b) 立面圖
圖 1 筒體剪力墻
示例二：單片剪力墻

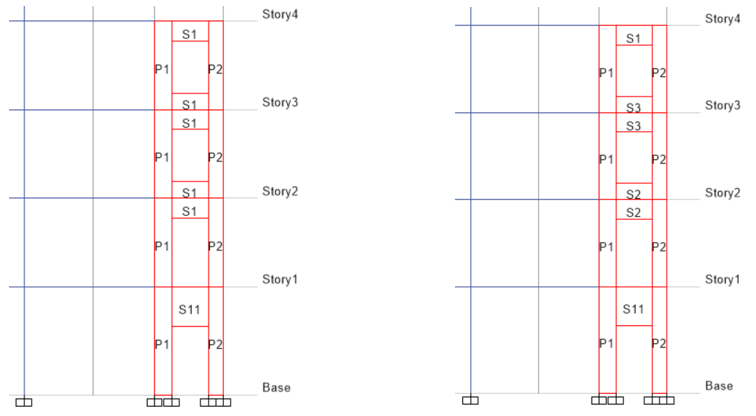

圖 2 中的四層剪力墻由左側的一字墻 P1、中間的連梁和右側的一字墻 P2 組成。左側剪力墻的墻肢標簽雖然都是 P1，但 ETABS 會基于樓層識別剪力墻，所以每層剪力墻單獨設計。
連梁則根據構件所處位置判斷，由于圖中相鄰的連梁對象均位于同一層的上下各半層范圍內，所以標記為同一標簽的相鄰連梁對象將作為一個整體，不同樓層則分別統計內力，即圖 2(a) 與圖 2(b) 的標記效果一致。
以圖 2(b) 為例，連梁 S1 屬于 Story4，標記 S3 的兩個面對象為一整片連梁，屬于 Story3。同理，S2 屬于 Story2，S11 屬于 Story1。這四片連梁獨立設計，互不影響。
(a) (b)
圖 2 單片剪力墻
示例三：深連梁

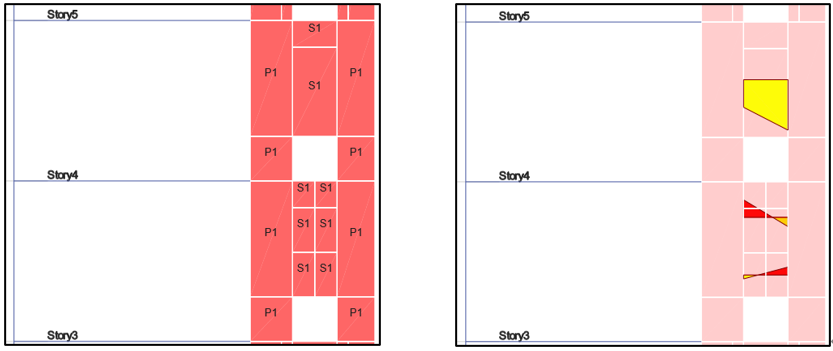

圖 3 中的連梁標簽均為 S1，由于連梁深度較大，超過了半層層高，程序?qū)⒏鶕?jù)面對象所處位置識別連梁的劃分范圍。Story5-Story4 之間的連梁由上下兩個面對象組成，雖然下方面對象的范圍超過了半層層高，但是頂部仍處于 Story5 的半層范圍內，因此該面對象仍屬于 Story5，ETABS 將這兩個面對象識別為一個整體，從連梁內力圖 3(b) 可以看出，兩個面對象為一片連梁。
Story4-Story3 之間的連梁由六個面對象組成，由于底部兩個面對象位于 Story4 的半層范圍外，因此這兩個面對象被識別為一片連梁，其余四個面對象被識別為另一片連梁。從連梁內力圖 3(b) 可以看出，兩片連梁分別輸出內力，但這不是期望的效果。
(a) 連梁標簽示意圖 (b) 連梁內力圖
圖 3 深連梁

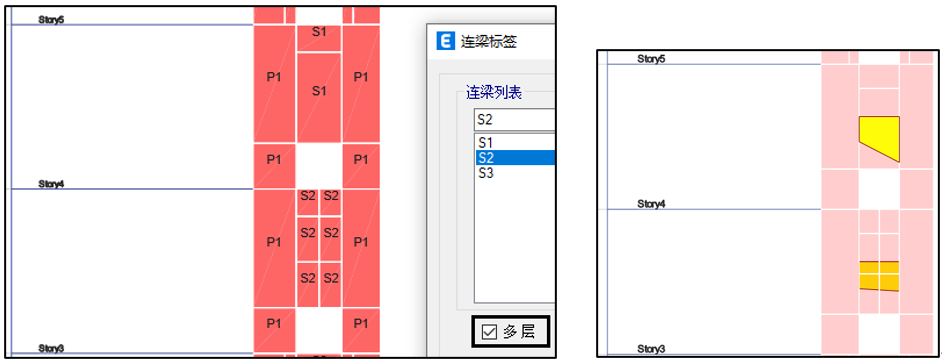

為了實現 Story4-Story3 之間的面對象識別為一片連梁的效果，可定義一個勾選了 “多層” 的連梁標簽 S2 來標記這六個面對象，如圖 4(a) 所示。從內力圖 4(b) 可以看出，被標記了多層連梁標簽 S2 的面對象被識別為一個連梁，符合預期。
(a) 連梁標簽示意圖 (b) 連梁內力圖
圖 4 深連梁（調整后）
需要注意的是，當其他樓層也存在深連梁時，應該重新命名標簽并分別標記，例如：多層連梁標簽 S3、多層連梁標簽 S4 等。否則，所有被標記了相同的多層連梁標簽的對象將被識別為一個整體，這與真實情況不符。
