問題描述：
在SAFE中如何模擬樁基？其建模的具體操作流程是怎樣的？
解答：
在SAFE中模擬樁基的核心思路包括：使用剛域處理承臺—柱—樁之間的連接關系；使用點彈簧模擬樁對基礎的作用；在設計階段注意承臺的沖切校核，必要時手動調整沖切周長。
具體操作步驟如下：
1）定義承臺與剛域屬性

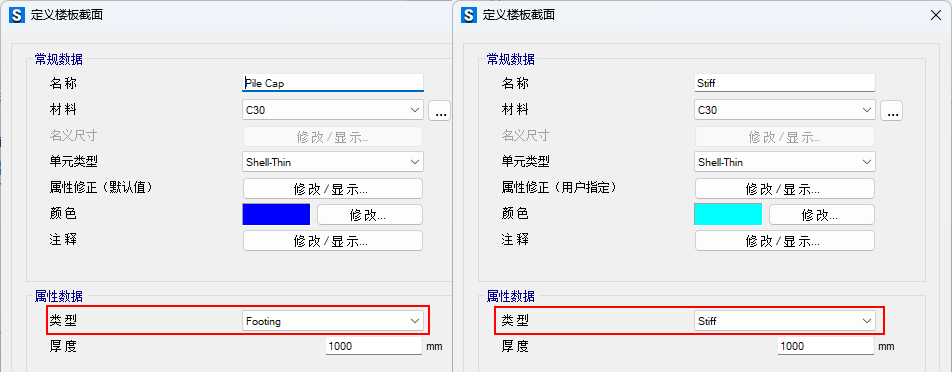

通過【定義>截面屬性>樓板截面】命令，定義承臺和剛域的截面屬性，如圖1所示。其中，承臺類型可選擇“Mat”或“Footing”，二者的單元類型相同（均為殼單元），分析結果一致，僅在各國規范下的最小配筋率有所不同。剛域類型選擇“Stiff”，其厚度應與承臺保持一致。
圖1 定義承臺和剛域的截面屬性
2）定義點彈簧屬性

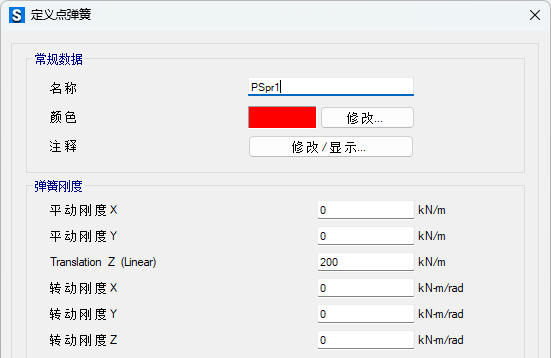

通過【定義>彈簧屬性>點彈簧】命令，定義點彈簧屬性，如圖2所示。對于端承樁，彈簧的豎向剛度設置為單樁的實際剛度。其余自由度的剛度值可根據工程實際情況設定。
圖2 定義點彈簧屬性
3）繪制承臺、剛域及樁點
在繪制基礎前，通常需先導入上部結構柱底節點。對于圓形或矩形的承臺和剛域，可通過【繪制>繪制樓板/墻>快速繪制圓形或矩形面】命令繪制；不規則形狀的承臺，可通過【導入>建筑平面文件】命令導入閉合多段線進行臨摹。樁點可通過【繪制>繪制節點】命令繪制；或通過【導入>樓板平面文件】命令導入CAD中的點元素。
繪制順序建議如下：
① 在柱位置繪制承臺和剛域，剛域尺寸取柱截面尺寸。
② 在樁位置繪制節點，可創建軸網用于定位，或者輸入偏移距離。
③ 在樁位置繪制剛域，其尺寸取樁的實際尺寸或換算方樁尺寸。
4）設置地基屬性
① 選擇樁節點，通過【指定>節點>彈簧】命令，為其指定相應的點彈簧屬性。
② 在承臺角點設置水平固定約束（【指定>節點>支座】）或者水平彈性約束。
圖3展示了樁基模型的平面視圖與拉伸視圖，其中樁節點已指定點彈簧屬性。
圖3 樁基模型
5）設置剖分選項

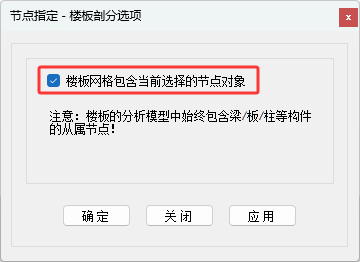

選擇柱節點和樁節點，通過【指定>節點>樓板剖分選項】命令，將孤立節點包含到承臺的剖分網格中，如圖4所示。注意：程序默認不會基于未從屬于構件的節點對板進行剖分，因此需手動設置。
圖4 節點的板剖分選項
6）沖切校核與手動調整
SAFE默認識別點彈簧節點作為樁沖切承臺的點，但點彈簧尺寸為零。因此，需在設計完成后，選擇樁節點，通過【設計>混凝土板/梁設計>查看/修改板沖切抗剪校核覆蓋項】命令手動設置沖切周長。設置方式如下：
① 若樁為矩形且沖切周長在承臺范圍內，選擇“Specified Support/Load Size”，輸入樁的實際尺寸或等效方樁尺寸；

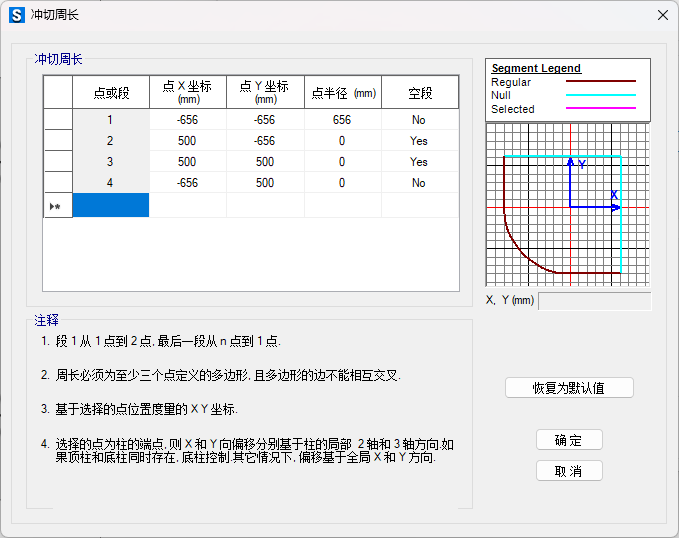

② 若樁為圓形和（或）沖切周長超出承臺范圍，選擇“Specified Perimeter”，通過點坐標、點半徑和空段設置繪制沖切周長，如圖5所示為圓形角樁沖切周長的設置示例。
關于樁沖切的更多問題，建議參考工程案例解析《樁基承臺受沖切計算結果異常》。
圖5 圓形角樁沖切周長的設置
