問題描述：
在SAFE和ETABS中，如何為預應力樓板添加鋼束？除了手動繪制鋼束外，是否可以通過程序自動生成鋼束？
解答：
在SAFE和ETABS中，為預應力樓板添加鋼束有兩種方式：程序自動布置和用戶手動繪制。其中，程序自動布置鋼束又包括兩種方法：一是基于模板的自動布置，二是基于設計板帶或支承線的自動布置。自動鋼束布置通常作為初始布置方案，可幫助工程師在建模階段快速、批量生成鋼束。
一般情況下，在程序完成自動鋼束布置后，仍需要用戶進一步手動調整鋼束參數（如鋼束屬性、張拉力及預應力損失等）；在部分情況下，還需補充添加局部鋼束，對初始方案進行優化，以滿足設計要求。關于手動繪制鋼束及鋼束參數修改的具體操作，可參考知識庫《SAFE/ETABS手動布置和編輯鋼束》。
需要說明的是，自動鋼束布置不僅用于確定鋼束的空間位置，程序還會基于設定的預壓力水平和自重平衡比例進行迭代計算，最終確定鋼束的張拉力、股數、數量以及布置間距。有關更詳細的計算過程及原理說明，可參考知識庫《SAFE/ETABS自動布置鋼束的計算流程》。
方法一：基于模板的自動鋼束布置

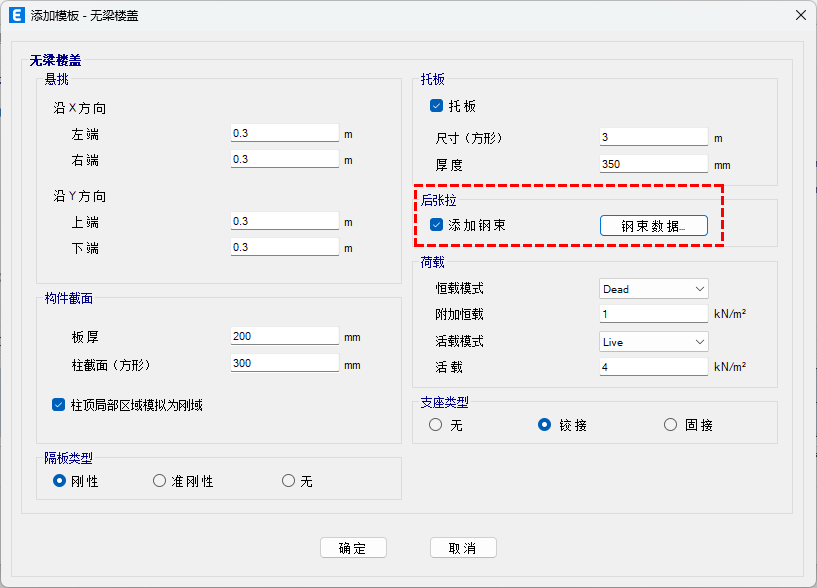

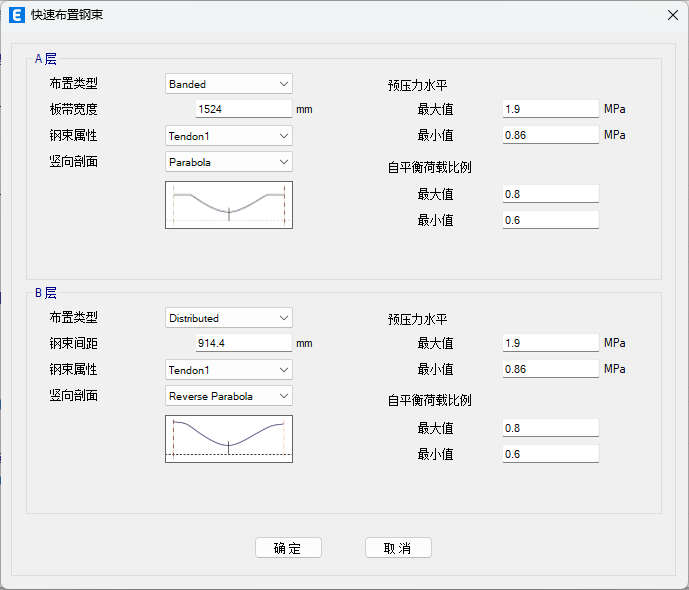

在新建模型時，選擇程序內置的“無梁樓蓋”模板（圖1）。勾選【添加鋼束】，點擊【鋼束數據】，彈出【快速布置鋼束】對話框（圖2）。
圖1 無梁樓蓋模板添加鋼束
在該對話框中，用戶可以分別設置A層和B層兩個方向的鋼束參數，包括：布置類型、間距或布置寬度、豎向剖面線形、預壓力水平和自重平衡比例。程序?qū)⒏鶕?jù)上述參數自動生成鋼束，并自動約束鋼束線形，使其滿足樓板厚度的幾何要求。
圖2 基于模板快速布置鋼束

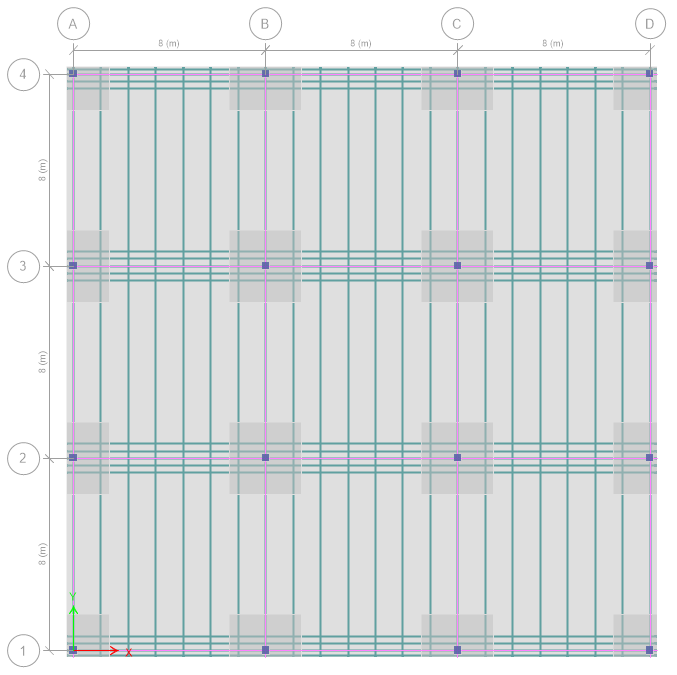

該方法適用于建筑平面規則的預應力無梁樓蓋結構，可在初步設計階段快速獲得初始鋼束布置方案。圖3所示為程序自動生成的鋼束布置示例，其中X方向?yàn)閹钿撌贾茫˙anded Tendons），Y方向?yàn)榫间撌贾茫―istributed Tendons）。
圖3 基于無梁樓蓋模板自動鋼束布置示例
方法二：基于設計板帶/支承線的自動鋼束布置

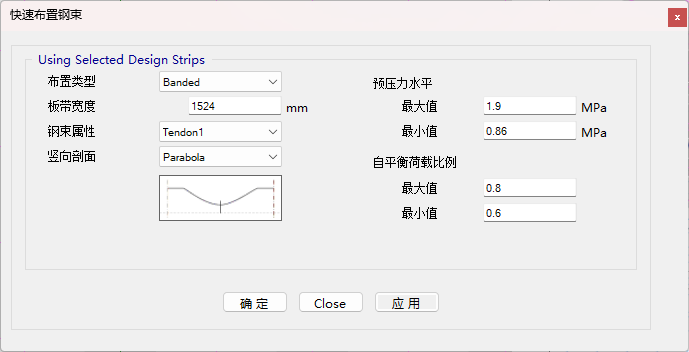

采用該方法前，需要先添加設計板帶或支承線。然后選中設計板帶或支承線，點擊【編輯>添加/編輯鋼束>使用所選設計板帶/支承線添加鋼束】，彈出【快速布置鋼束】對話框（圖4），其參數設置與方法一相同。
圖4 基于設計板帶/支承線快速布置鋼束

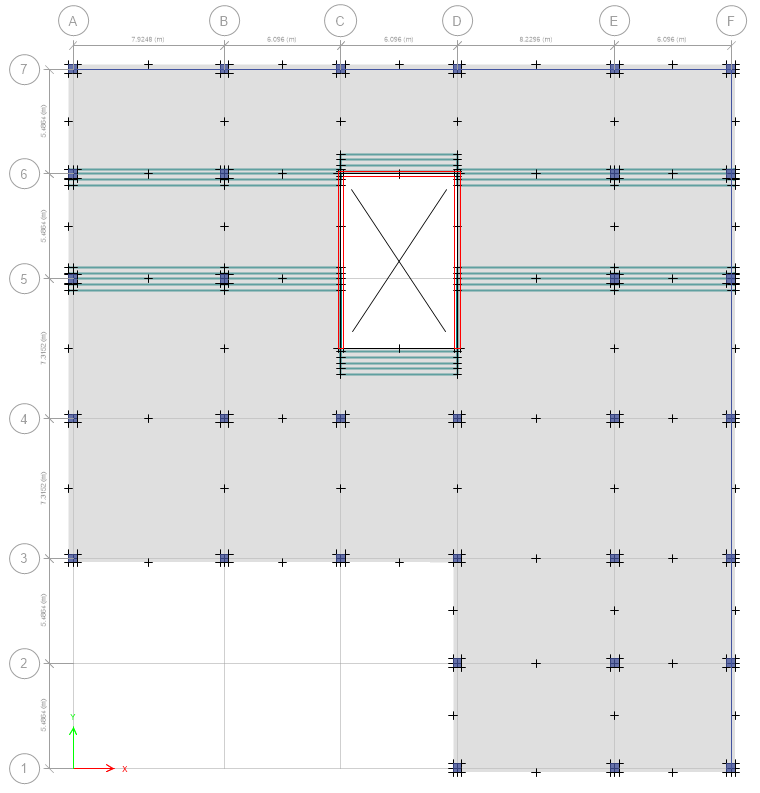

與方法一相比，該方法可實現更精準的自動鋼束布置，更適用于建筑平面復雜、柱網不規則、存在大開洞或異形區域的預應力樓板結構體系。例如，在存在大開洞的樓板中，可沿洞口邊緣繪制支承線，使自動布置的鋼束能夠避開開洞并滿足計算要求。圖5為沿洞口繪制支承線后，基于支承線快速布置鋼束的示例效果。
圖5 基于支承線自動鋼束布置示例
