問題描述：

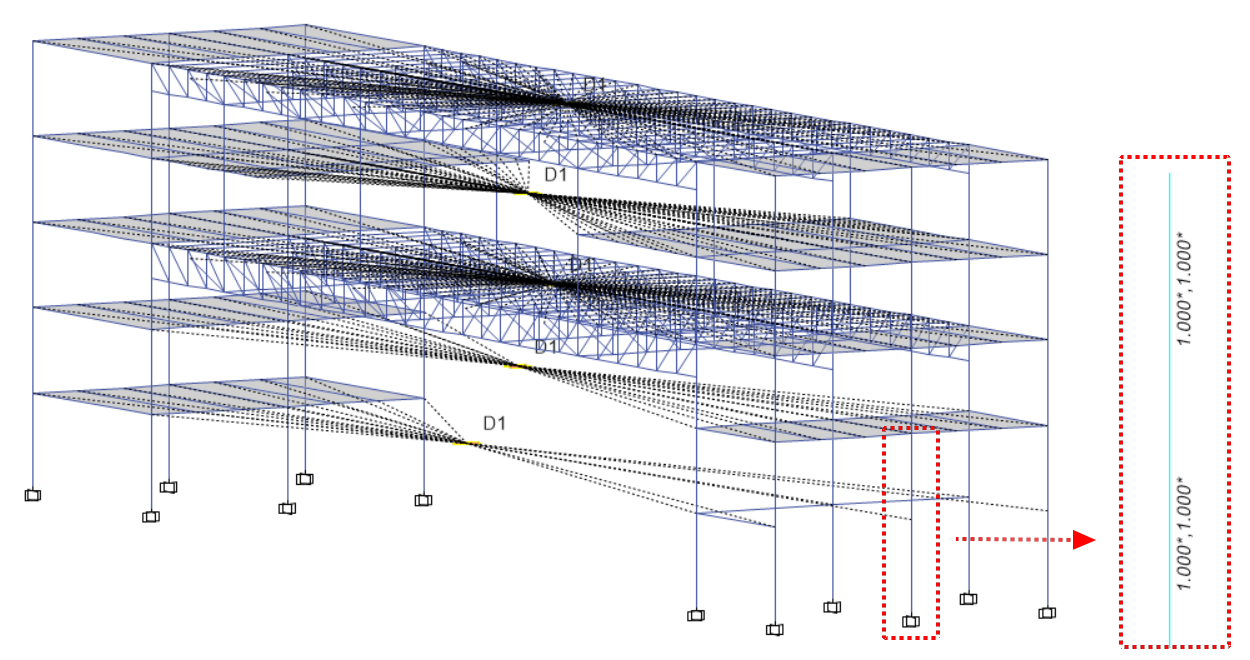

下圖模型為某5層鋼結構框架，底層的躍層柱在標準層打斷繪制。設計構件時，躍層柱的無支撐長度系數應取2，程序默認取值卻為1，原因是什么？
解答：
這是因?yàn)檐S層柱在層間打斷，而該模型中對打斷處指定了隔板約束。無論是剛性隔板還是準剛性隔板，程序都將其判定為一種約束作用，故打斷處會判斷為約束端，得到的無支撐長度系數為（構件幾何長度-端部偏移長度）/構件幾何長度。

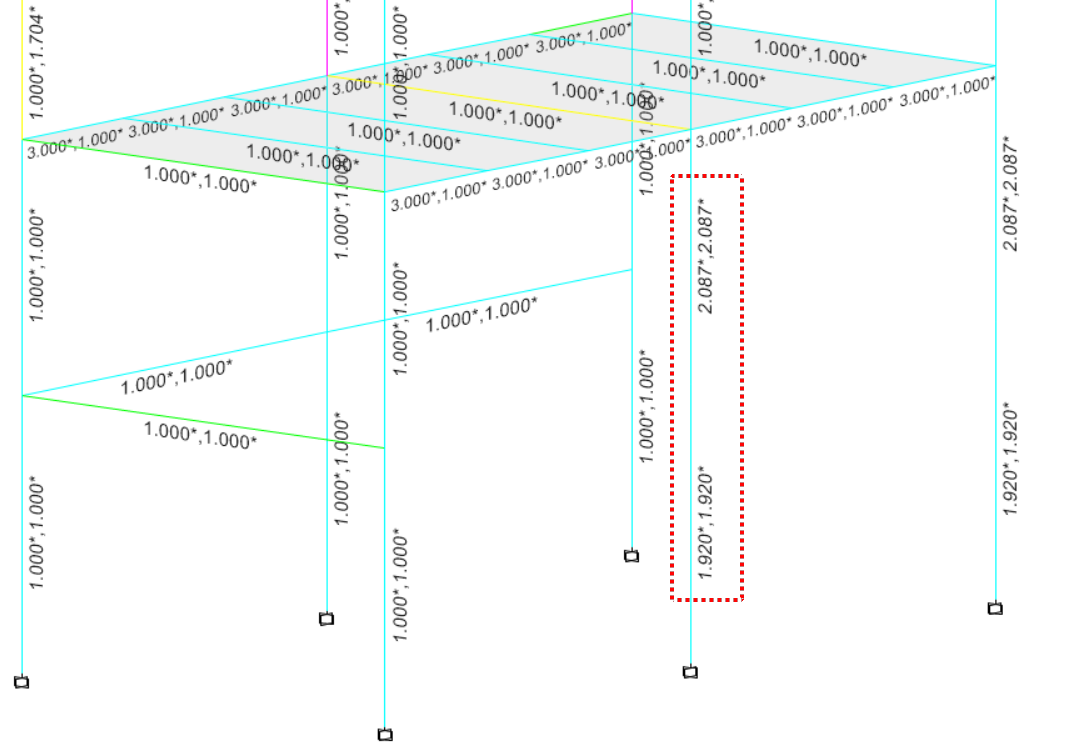

一般情況下，對于躍層構件的層間位置無需指定隔板，對該節點取消隔板約束后，即可得到正確的無支撐長度系數：

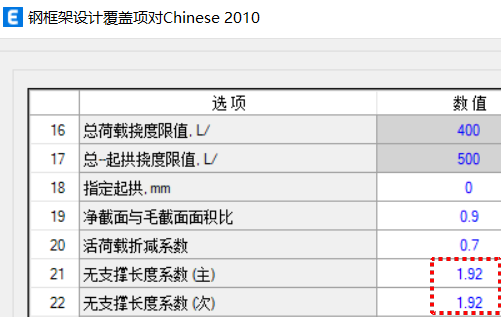

用戶也可以通過設計覆蓋項手動調整無支撐長度系數：
