問題描述：

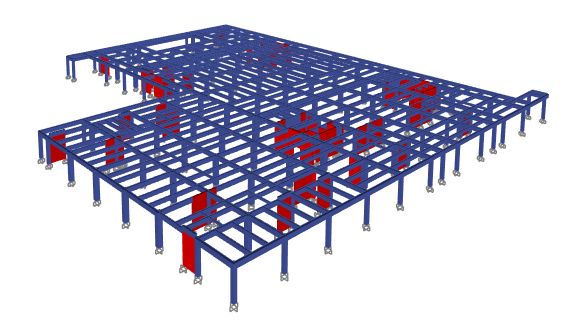

如下圖所示，對于帶有端柱的框架剪力墻結構，如何統計框架承擔傾覆力矩和框架承擔剪力？
解答：
ETABS統計輸出的框架承擔傾覆力矩和框架承擔剪力中，默認根據單元類型統計構件內力，即，豎向構件中，框架單元的內力被歸為“框架承擔部分”，面單元的內力被歸為“剪力墻承擔部分”。根據《高層建筑混凝土結構技術規程》，端柱應歸為“剪力墻承擔部分”，因此對于帶有端柱的結構，需要通過截面切割統計，具體操作如下（注：在模型鎖定的狀態下也可以定義截面切割，實時查看截面切割結果）。

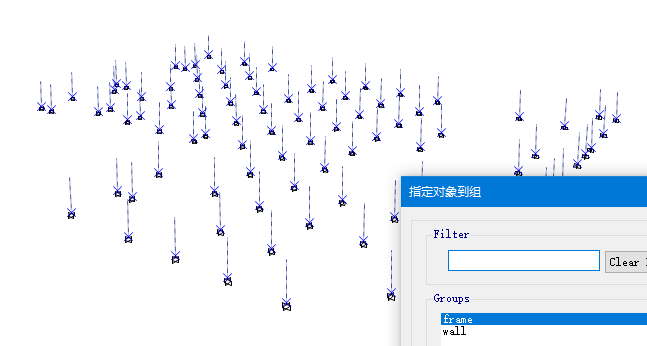

如下圖所示，選中該層框架柱和柱底節點，通過【指定】>【對象組】，將其指定到自定義的“frame”對象組中。同理，選中該層端柱、剪力墻和構件底部節點，指定后可以得到自定義的“wall”對象組。

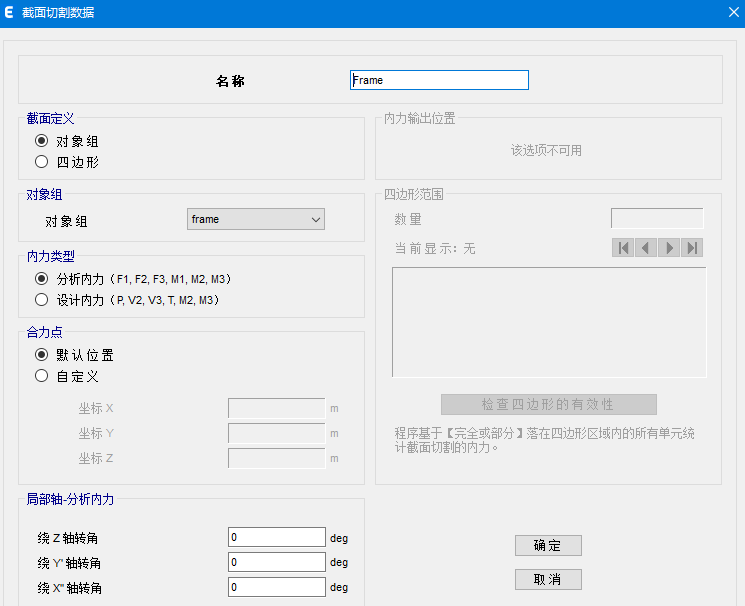

然后點擊【定義】>【截面切割】，基于對象組定義截面切割，合力點默認為對象組中所有點對象的幾何中心，也可以勾選“自定義”，手動調整合力點坐標。

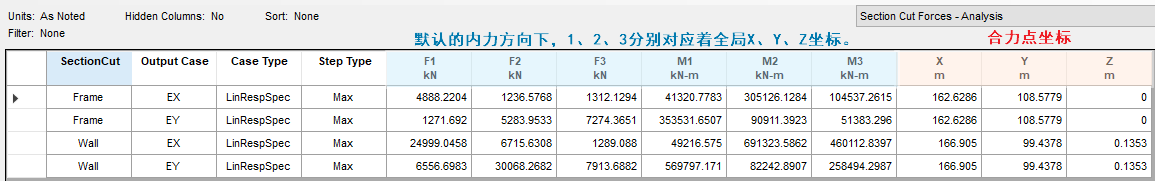

在【顯示】>【顯示表格】>【Analysis
results】>【Structure Output】>【Other Output Items】>【Section Cut Forces】中，便可以看到任意工況下框架或剪力墻部分承擔的剪力和傾覆力矩，比如在EX工況下，查看F1和M2即可。
