問題描述：
大震彈塑性分析后，想分別查看連梁、框架梁、框架柱等構件的耗能，應該如何操作？
解答：
ETABS 中可以分組查看構件耗能。首先，通過【指定>對象組】，將需要分別統計的構件指定到不同的對象組中；然后，通過【顯示>繪圖函數】查看各對象組耗能。

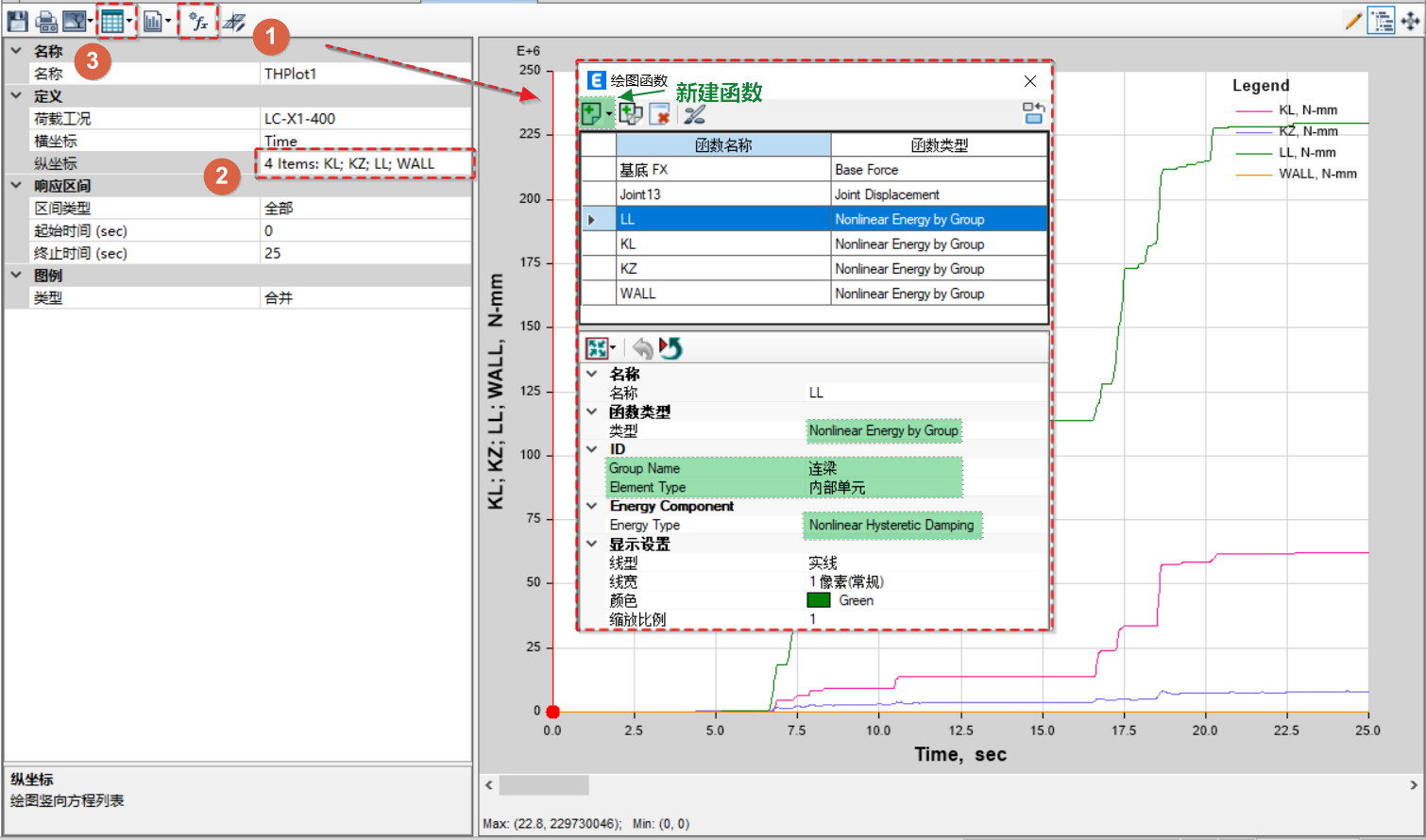

如下圖，在繪圖函數窗口中點擊 ①，可以在彈出的對話框中定義繪圖函數：
1）函數類型，選擇 “Nonlinear Energy by Group（基于對象組的非線性耗能）”；
2）Group Name（對象組名稱）：選擇相應的對象組；
3）Element Type（單元類型）：統計對象為構件或連接單元時，選擇 “內部單元”；統計對象為點彈簧時，選擇 “support（支座）”；
4）Energy
Type（耗能類型）：統計對象為速度型阻尼器時，選擇 “Nonlinear Viscous Damping”；統計對象為位移型阻尼器、隔震支座、帶非線性鉸的構件或分層殼時，選擇 “Nonlinear Hysteretic Damping”。
點擊 ②，設置繪圖函數中需要顯示的對象組耗能結果。點擊 ③，根據需要導出對象組的耗能數據，后續可在 Excel 中進行二次處理。
