問題描述：
請問，在SAP2000中如何施加非線性（例如：二次函數、指數函數、分段函數等）分布的荷載？
解答：
通過節點樣式對話框只能定義隨節點位置線性變化的節點樣式值，用戶如需定義非線性函數的節點樣式值，可借助交互式數據庫編輯加以實現。（若屬于冪數型、拋物線型以及指數型這三類常見函數，可通過二次開發工具擴展節點樣式快速定義）。
下面以對某墻(層高3m，共5層)體施加非線性分布（二次函數P（Z）=-4/3Z2+310）的表面壓力荷載為例，如下圖1所示，說明借助交互式數據庫編輯修改節點樣式值，實現非線性荷載施加的具體操作方法。

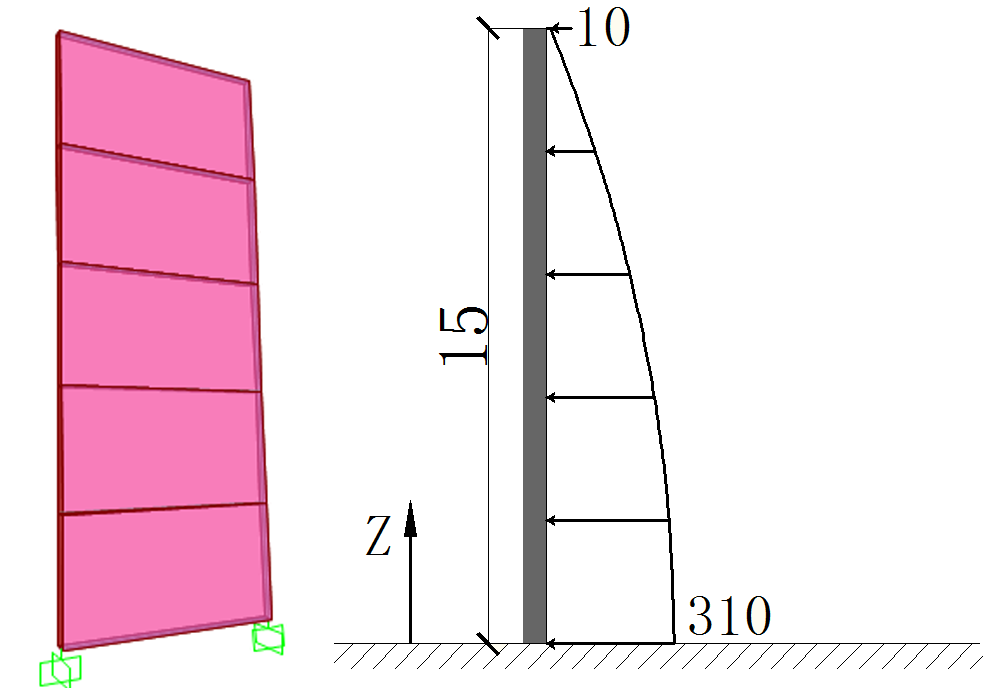

圖1 非線性荷載分布
步驟一：通過點擊菜單定義>定義節點樣式名，定義節點樣式名稱為“1”，如下圖2所示。

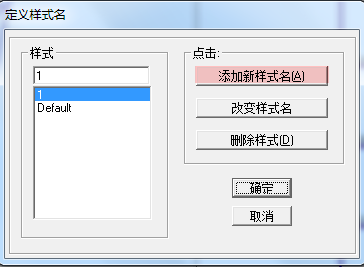

圖2 定義節點樣式名稱

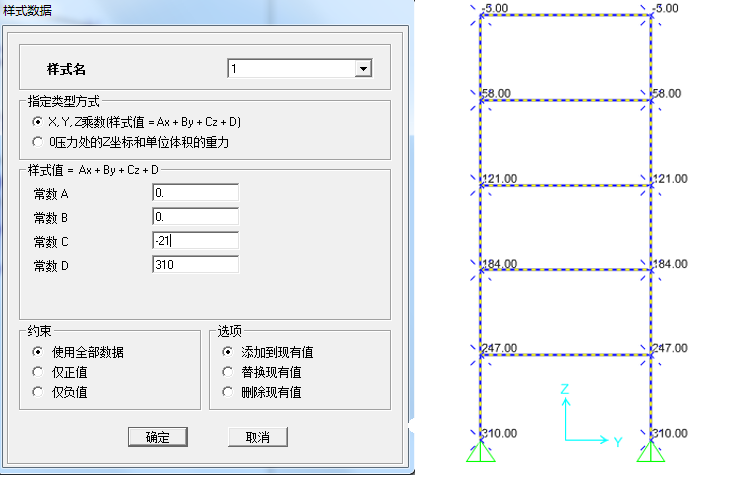

步驟二：通過點擊菜單指定>定義節點樣式名，將節點樣式指定給面對象上的節點，如下圖3所示。
先對節點指定任意的節點樣式值是為了生成節點樣式表格，以便在后續對節點樣式值進行交互式編輯。（圖3對話框中樣式值表達式中常數A、B、C、D說明，可閱讀施加靜水壓力荷載）
圖3 指定節點樣式

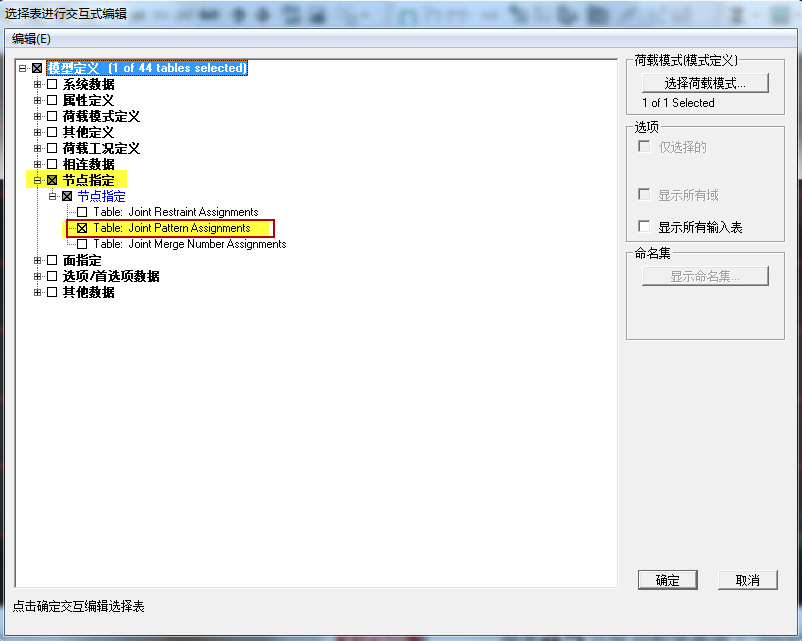

步驟三：點擊菜單編輯>交互式數據庫編輯，在節點指定菜單中選擇Joint Pattern Assignments，如圖4所示。
圖4 節點指定

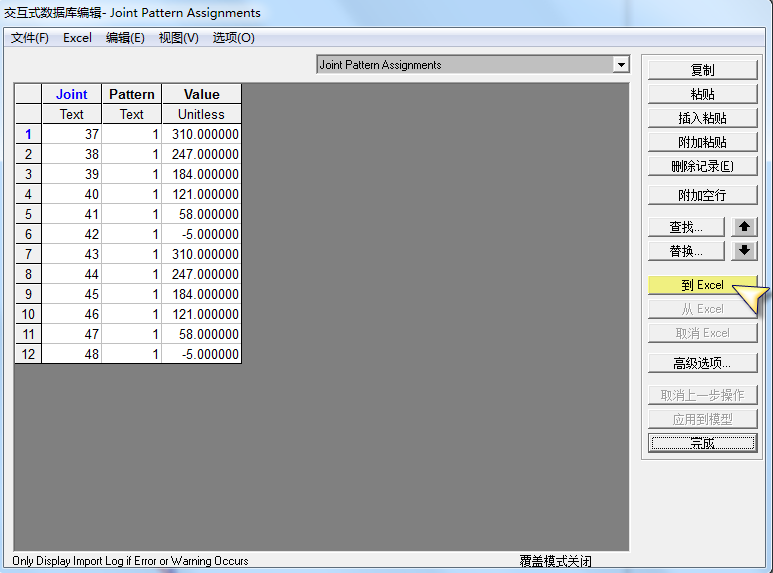

點擊“到Excle”，將表格中Value對應的值修改為非線性函數的節點樣式值，如圖5所示。
圖5 交互式編輯節點樣式值

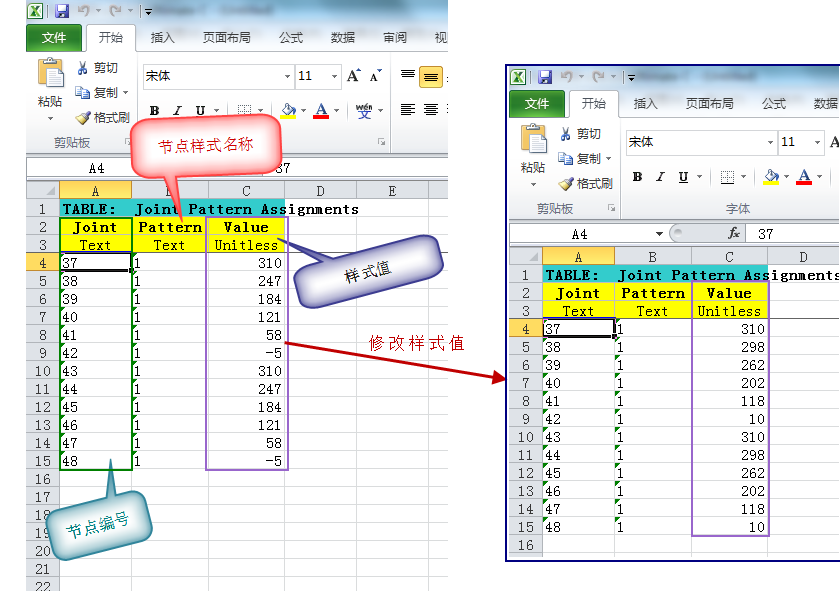

在彈出的Excel表中進行修改，表格中第A列對應節點編號，B列為節點樣式名稱，C列為樣式值。將各節點的樣式值修改為由目標函數P（Z）=-4/3Z2+310計算得到的數值（即Z=0、3、6、9、12、15所對應的P（Z）值）。點擊“從Excle”，程序?qū)⒆詣?dòng)讀取節點新的樣式值。
圖6 修改樣式值

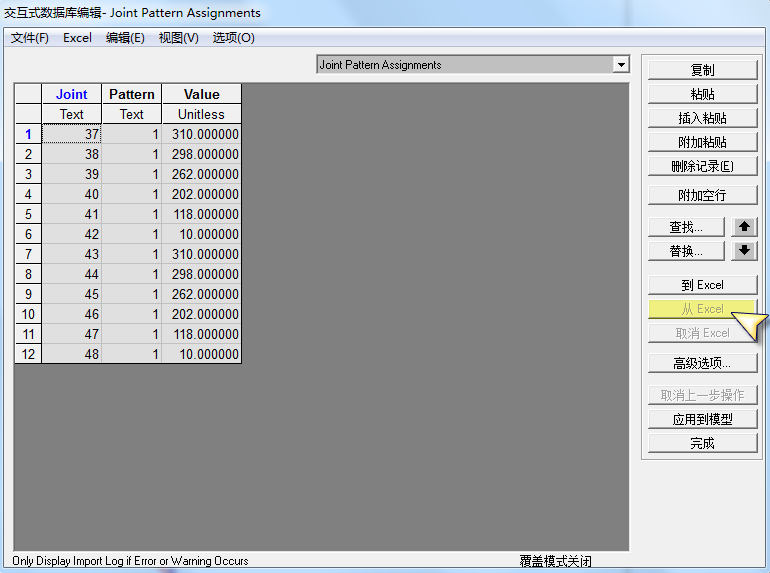

點擊“從Excle”，程序?qū)⒆x取修改后新的樣式值如下圖7所示。點擊“完成”按鈕，至此完成步驟三節點樣式的交互式編輯。
圖7 新的樣式值

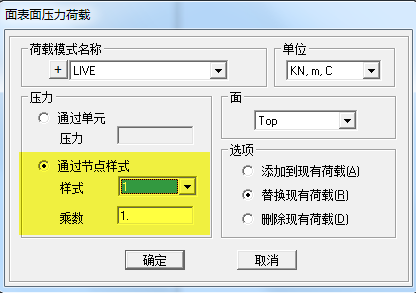

步驟四：選擇通過節點樣式給面對象指定表面壓力荷載，如下圖8所示。
圖8 指定荷載
顯示非線性分布面荷載效果，如下圖9所示。

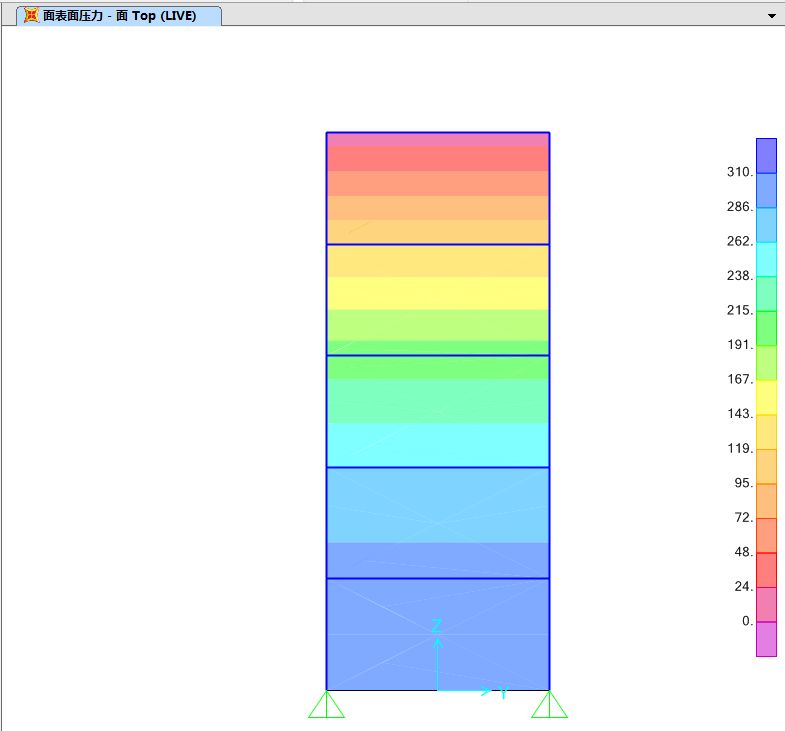

圖9 顯示荷載分布

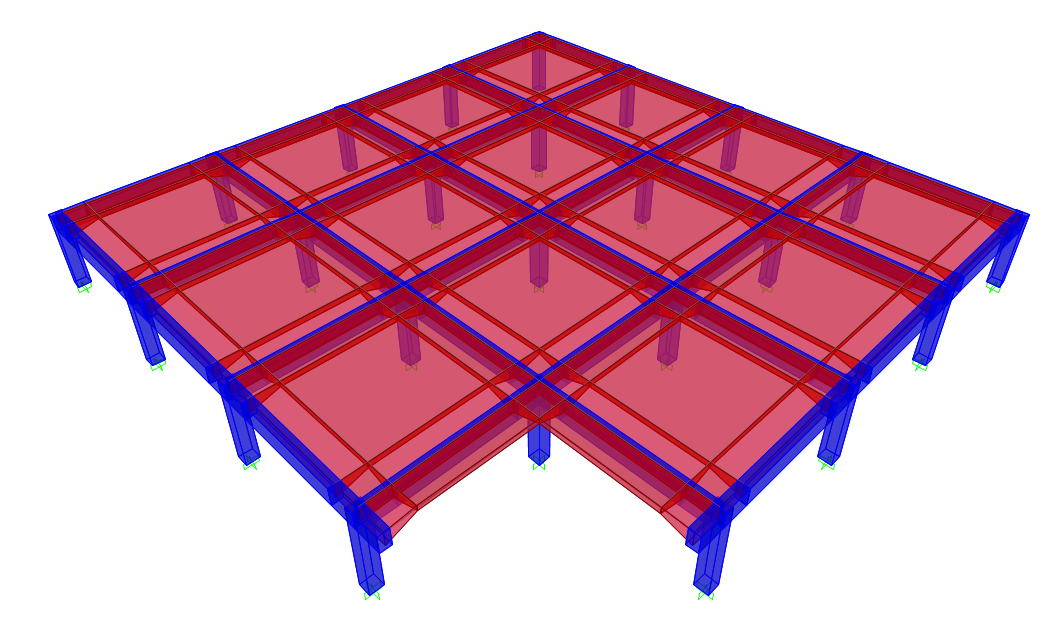

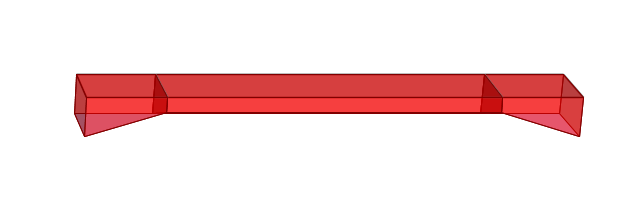

注意：借助交互式數據庫編輯，可以靈活實現任意非均勻的節點樣式，不僅僅局限于二次函數、指數函數等情況。如圖所示，通過節點樣式指定變厚度殼實現的加腋板模型。
